Accoppiamento JIS Machino

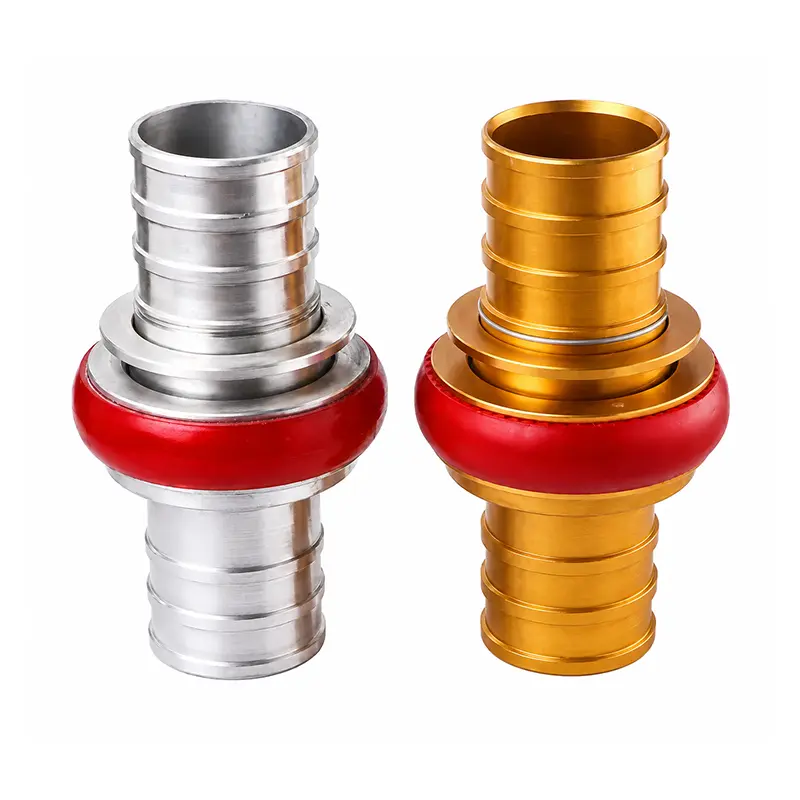

Il giunto FUXEON® JIS Machino è un componente a connessione rapida progettato per collegare manichette antincendio, camion dei pompieri, valvole di atterraggio, idranti e ugelli. Utilizza un dispositivo di scorrimento interno e una struttura di bloccaggio dello slot per fornire una connessione rapida senza le rotazioni multiple richieste dalle interfacce filettate convenzionali.

    ILAccoppiamento JIS Machinoè comunemente fornito nelle dimensioni DN40, DN50 e DN65, con dimensioni aggiuntive disponibili in base ai requisiti del progetto. La sua connessione di tipo push consente agli operatori di connettersi e disconnettersimanichette antincendiorapidamente, il che è particolarmente utile durante le operazioni antincendio in cui il tempo di connessione è fondamentale.

    I prodotti FUXEON® sono fabbricati secondo sistemi di gestione certificati tra cui GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 e GB/T 27922-2011.Visualizza le nostre certificazioni.

    Struttura e meccanismo di connessione

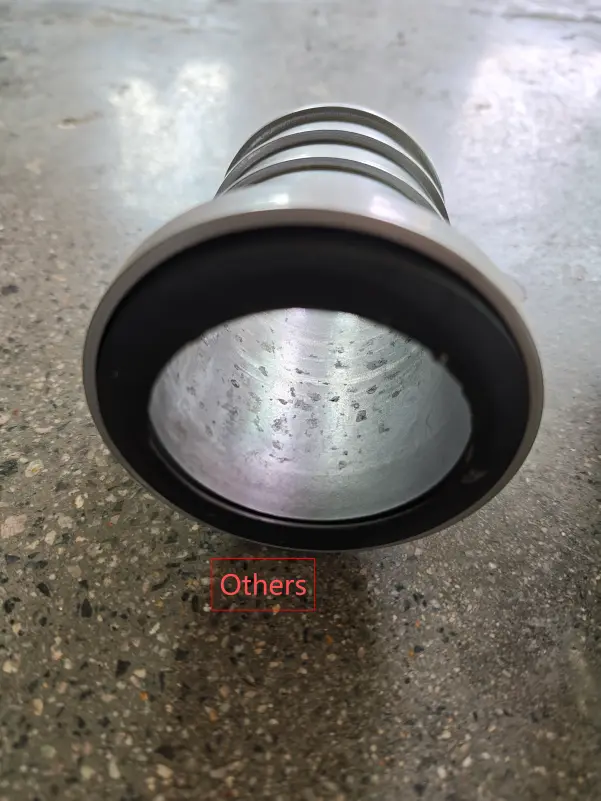

    L'accoppiamento della manichetta antincendio machino utilizza una molla interna di precisione per spingere un cursore nella fessura di accoppiamento dopo che i componenti maschio e femmina sono collegati. Questa struttura di bloccaggio meccanico protegge il giunto durante il funzionamento, mentre un anello di tenuta in gomma di alta qualità fornisce una tenuta a prova di perdite tra i componenti collegati.

    1

    Inserire l'estremità maschio

    L'operatore inserisce l'estremità maschio nella connessione femmina corrispondente (come ad esempio aidrante antincendioOugello antincendio) finché il meccanismo di bloccaggio non si aggancia saldamente.

    2

    Blocco e sigillo automatici

    Il cursore interno caricato a molla si blocca nello slot. La struttura antiscivolo a più stadi mantiene il corretto innesto e l'anello di gomma garantisce una tenuta ermetica.

    3

    Disconnessione rapida

    Per disconnettersi è sufficiente premere il meccanismo ad anello sul lato maschio per ritrarre il cursore interno. La connessione si separa istantaneamente senza ruotare alcuna interfaccia filettata.

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Dati tecnici

    Parametro Specifica
    Standard JIS B9911
    Misurare 1 1/2", 2", 2,5", 3"; altre dimensioni disponibili su richiesta
    Dimensioni nominali comuni DN40, DN50, DN65
    Pressione di esercizio 16 bar
    Mezzo di lavoro Acqua, miscela di schiuma
    Materiale Ottone, alluminio, acciaio inossidabile
    Anello di tenuta Gomma
    Metodo di fusione Pressofusione, fusione per gravità, forgiatura
    Trattamento superficiale Rettifica vibrante, anodizzazione
    Tipo di connessione Connessione rapida di tipo push

    Guida alla selezione dei materiali

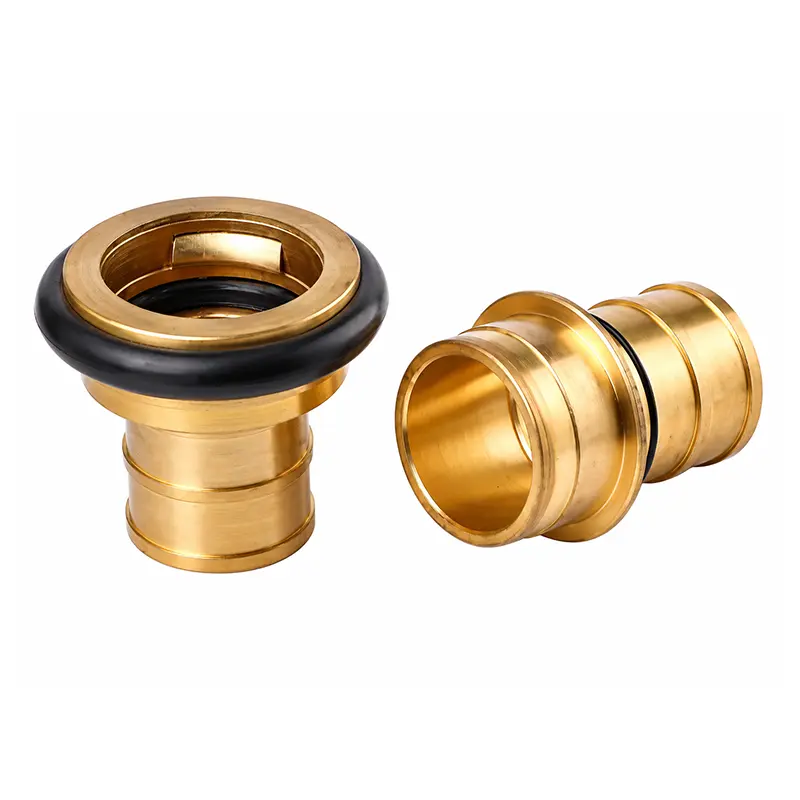

    L'accoppiamento FUXEON® JIS Machino è disponibile in ottone, alluminio e acciaio inossidabile. La selezione del materiale influisce sul peso del connettore, sulla resistenza meccanica, sulla resistenza alla corrosione, sull'ambiente di servizio e sui costi di approvvigionamento.

    Ottone
    • Densità tipica~8,4–8,7 g/cm³
    • Resistenza alla trazione~300–550 MPa
    • PesoPesante
    • Risoluzione della corrosioneBene
    • CostoMedio-alto
    • ApplicazioneAntincendio generale
    Lega di alluminio
    • Densità tipica~2,7–2,8 g/cm³
    • Resistenza alla trazione~150–310 MPa
    • PesoLeggero
    • Risoluzione della corrosioneBene
    • CostoMedio
    • ApplicazioneAttrezzatura portatile
    Acciaio inossidabile
    • Densità tipica~7,9–8,0 g/cm³
    • Resistenza alla trazione~500–600 MPa
    • PesoPesante
    • Risoluzione della corrosioneEccellente
    • CostoAlto
    • ApplicazioneAmbienti corrosivi

    Produzione e verifica della qualità

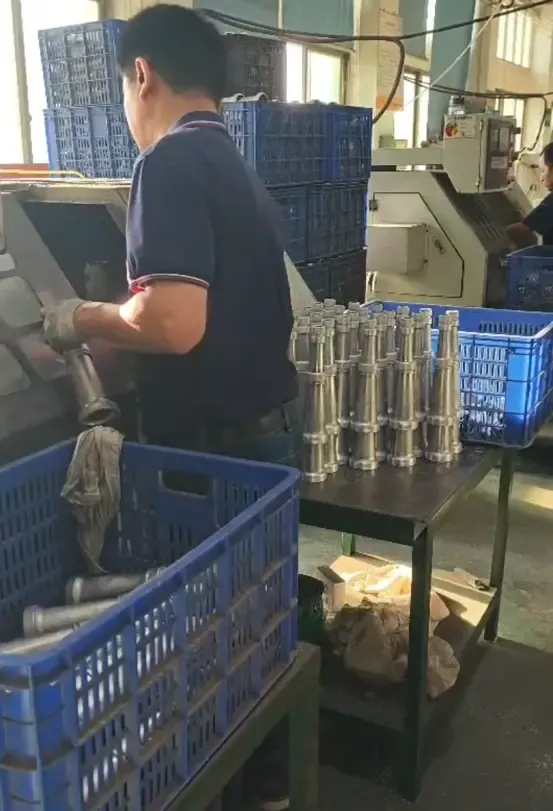

    FUXEON® gestisce il proprio impianto di produzione di connettori per manichette antincendio, consentendo di adattare i programmi di produzione in base ai requisiti dell'ordine senza fare affidamento su agenti o distributori. Il processo di produzione supporta la pressofusione, la fusione per gravità e la forgiatura, consentendo la produzione di diversi materiali, dimensioni e configurazioni strutturali in base ai requisiti dell'applicazione.

    Le pareti interne dei connettori delle manichette antincendio FUXEON® sono lavorate per fornire una superficie interna liscia. Una corretta finitura superficiale aiuta a ridurre le aree ruvide che potrebbero trattenere contaminanti o creare punti di corrosione localizzati. Per progetti personalizzati, FUXEON® supporta servizi OEM/ODM per dimensioni speciali e strutture non standard secondo i disegni del cliente o i requisiti tecnici.

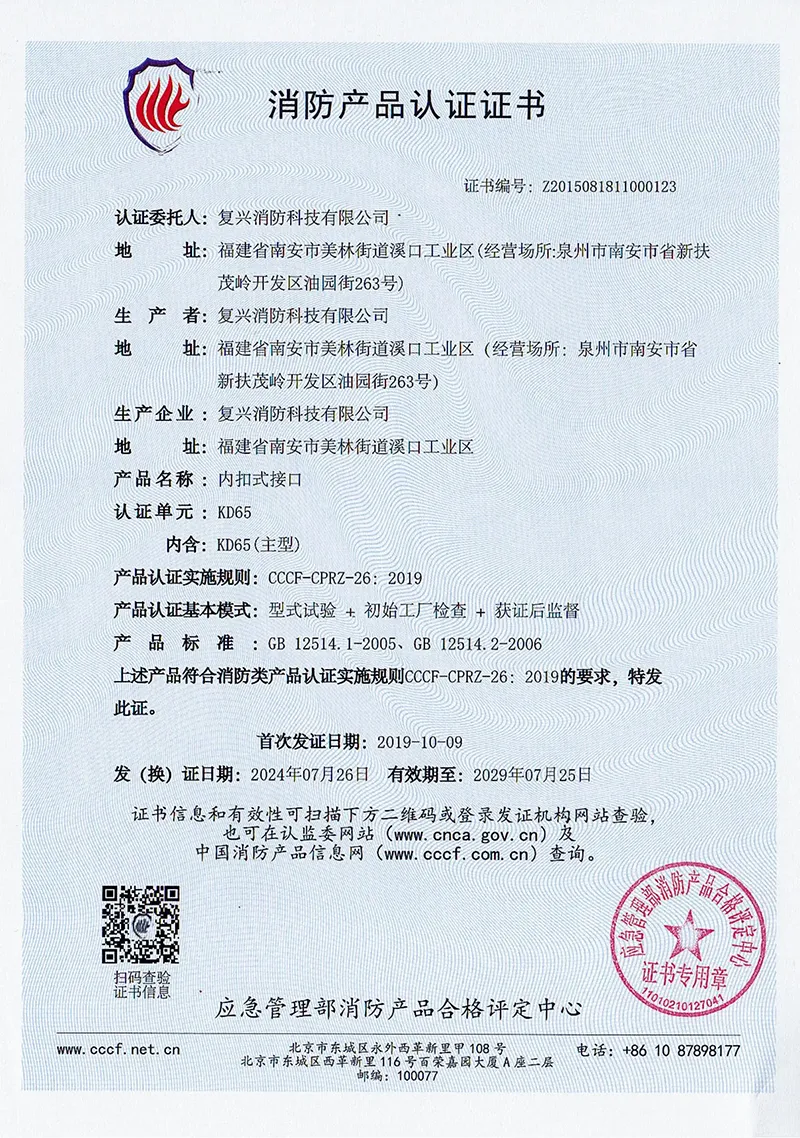

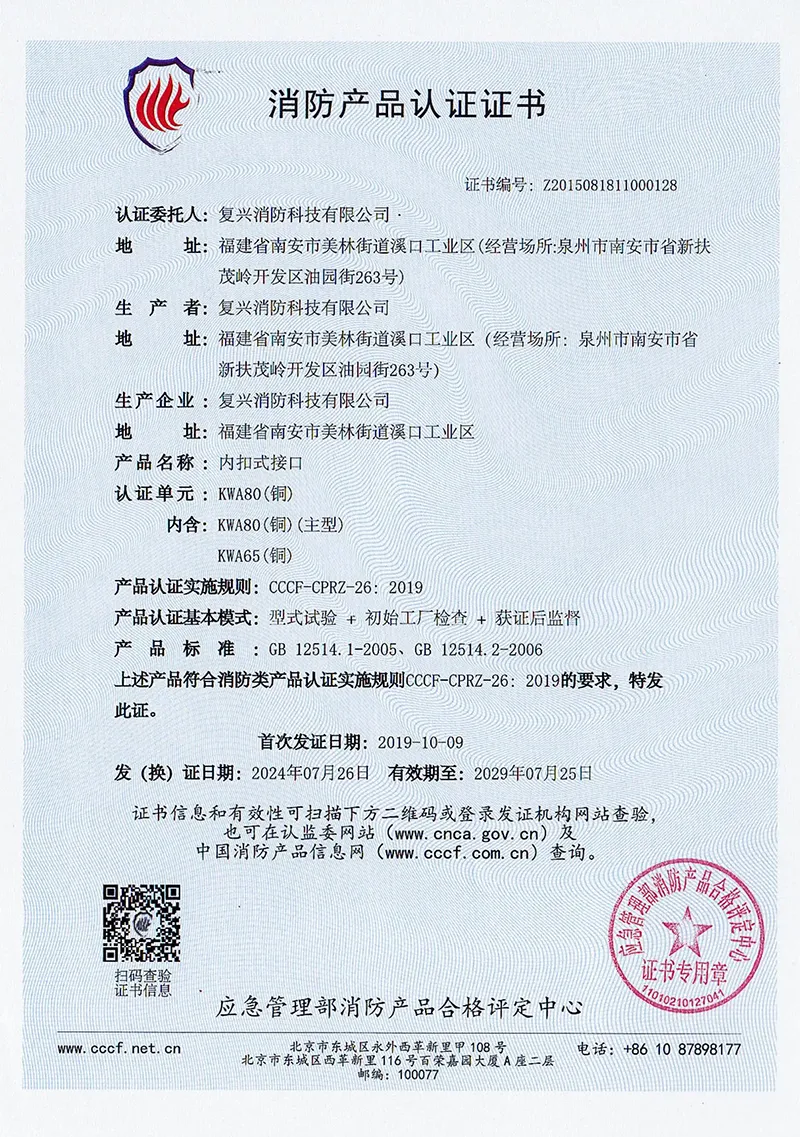

    FUXEON®raccordi per manichette antincendiosono stati certificati dal Ministero cinese per la gestione delle emergenze e sono stati sottoposti a test relativi alle prestazioni meccaniche, alle prestazioni di tenuta, all'affidabilità della connessione e alla durata dei materiali.

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Applicazioni

    Il giunto JIS Machino può collegare manichette antincendio con idranti, valvole di atterraggio, camion dei pompieri e ugelli compatibili. La sua struttura di connessione rapida è adatta per sistemi antincendio in cui i tubi flessibili devono essere collegati o sostituiti in modo efficiente. Il giunto può essere utilizzato anche nell'irrigazione agricola, nei cantieri edili e nelle applicazioni di sicurezza marina dove sono richiesti collegamenti di tubi compatibili e un funzionamento manuale rapido.

    JIS Machino Coupling Application

    Domande frequenti

    Cos'è un accoppiamento Machino?

    Un raccordo Machino è un connettore per tubo flessibile a collegamento rapido comunemente utilizzato nelle applicazioni antincendio e in altre applicazioni di trasferimento di fluidi. Utilizza una struttura di bloccaggio meccanico invece di fare affidamento esclusivamente su una connessione filettata.

    Come si connette e si disconnette?

    L'estremità maschio viene inserita nella connessione femmina corrispondente, consentendo al cursore interno caricato a molla di impegnarsi con la fessura. Per disconnettersi, premere il meccanismo ad anello sul lato maschio per rilasciare il cursore, quindi separare i componenti.

    Quali dimensioni e materiali sono disponibili?

    Le dimensioni nominali comuni includono DN40, DN50 e DN65 (da 1 1/2" a 3"), con altre dimensioni disponibili su richiesta. Forniamo opzioni in ottone, alluminio e acciaio inossidabile a seconda dell'ambiente di lavoro.

    Può essere personalizzato per il mio progetto?

    SÌ. FUXEON® supporta la personalizzazione OEM/ODM per dimensioni speciali e strutture irregolari. Puoi fornire disegni, dimensioni, requisiti dei materiali o informazioni sull'applicazione affinché il nostro team di ingegneri possa valutarli.

    Il Machino Coupling è compatibile con le miscele di schiuma?

    SÌ. L'anello di tenuta in gomma standard e i materiali interni sono compatibili sia con miscele di acqua che di schiuma. Ciò lo rende particolarmente adatto per i sistemi antincendio a base di schiuma.

    Qual è la pressione di esercizio standard?

    La pressione di esercizio standard per il nostro giunto JIS Machino è 16 bar (1,6 MPa). Assicurati che la pressione nominale dei tuoi tubi flessibili e delle apparecchiature collegate corrisponda a questa specifica.

    Come si prevengono le perdite?

    Utilizziamo anelli di tenuta in gomma di alta qualità e resistenti all'usura. Il cursore interno caricato a molla garantisce un bloccaggio meccanico uniforme, impedendo che l'accoppiamento si sposti o si allenti sotto alta pressione.

    Come mantenere l'accoppiamento per evitare perdite?

    Ispezionare regolarmente l'anello di tenuta in gomma per eventuali segni di usura o crepe e sostituirlo se necessario. Mantenere il meccanismo di bloccaggio interno libero da sabbia, sporco e detriti. L'applicazione di una piccola quantità di grasso al silicone può prolungare la durata della guarnizione.

    Qual è la differenza tra gli attacchi Machino e Storz?

    I giunti Machino utilizzano una connessione di tipo push con un meccanismo di bloccaggio interno, che è veloce e può essere azionato facilmente. I giunti Storz si basano su un design di bloccaggio simmetrico a denti di artiglio. La scelta dipende dagli standard antincendio locali e dalle attrezzature esistenti.

    Qual è il tempo di consegna e il MOQ?

    Per le dimensioni standard (DN40, DN50, DN65), gli ordini di piccoli lotti vengono generalmente prodotti entro 15 giorni. Il nostro MOQ è flessibile, a partire da 1 pezzo per la valutazione del campione. Per le richieste OEM/ODM, i tempi di consegna dipendono dai dettagli della personalizzazione.
