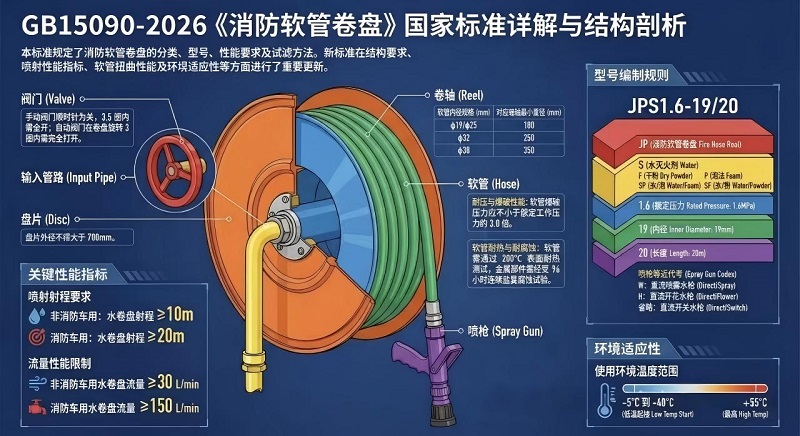

Il nuovo standard GB15090-2026 per "Naspi antincendio"

1. Qualità dell'aspetto

(1) La superficie del manualemanichetta antincendiola bobina deve essere trattata per resistere alla corrosione. Lo strato di vernice dovrebbe essere uniforme e non dovrebbero esserci graffi. Le saldature devono essere lisce e uniformi, saldamente saldate, imperfezioni, ecc.

2. Requisiti strutturali

(1) La manichetta antincendio del tipo oscillante deve essere costituita da due dischi, con un diametro del disco non superiore a 700 mm. 3/4"manichetta antincendiobobina con un diametro interno di ϕ19, bobina per manichetta antincendio da 1" con un diametro interno di ϕ25 e il diametro della bobina non deve essere inferiore a 180 mm. Per tubi con un diametro interno di ϕ32, il diametro della bobina non deve essere inferiore a 250 mm. Per tubi con un diametro interno di ϕ38, il diametro della bobina non deve essere inferiore a 350 mm.

(2) Le valvole a sfera devono essere conformi alle disposizioni GB/T13927. Le direzioni di apertura e chiusura della valvola a sfera in ottone devono essere chiaramente contrassegnate. La direzione oraria è chiusa. Se si utilizza una valvola a saracinesca o una valvola di arresto, è necessario aprirla completamente entro tre giri e mezzo del volantino. Quando si utilizza una valvola di ingresso automatica, le direzioni di apertura e chiusura devono essere chiaramente contrassegnate. La valvola di ingresso automatica deve essere aperta completamente entro tre giri della bobina della manichetta antincendio di tipo oscillante manuale.

(3) Il collegamento tra il tubo flessibile e la bobina deve garantire che il tubo vicino al collegamento non si appiattisca quando viene avvolto.

3. Non dovrebbero esserci perdite in nessuna parte della bobina del tubo o in qualsiasi connessione, e il tubo e la bobina non dovrebbero mostrare deformazioni significative.

4. La coppia iniziale per la rotazione dell'avvolgitubo in PVC non deve superare i 20 N·m.

5. L'ugello antincendio in ottone dovrebbe avere un interruttore; la funzione di commutazione "on" e "off" deve essere completata con una singola azione.

6. La superficie del tubo deve essere liscia, senza danni, graffi o rigonfiamenti locali. La stampa deve essere chiara e completa, includere la pressione di esercizio della manichetta antincendio, il diametro interno e il nome o il marchio del produttore.

7. Il metodo di utilizzo corretto e i requisiti di ispezione periodica devono essere chiaramente indicati nel testo e nella grafica in una posizione visibile.


8. Requisiti di installazione

a) Se gli avvolgitubo non utilizzati per i camion dei pompieri sono posizionati nell'armadio degli idranti, deve essere garantito spazio sufficiente in modo che il tubo possa essere estratto liberamente in qualsiasi direzione dopo lamanichetta antincendiol'armadietto dei mulinelli viene aperto. L'armadio avvolgitubo a doppia porta utilizzato in ambienti umidi deve essere dotato di misure di protezione dall'umidità e di ventilazione.

b) Se si utilizza una valvola a saracinesca in un armadio avvolgitubo in acciaio inossidabile, è necessario lasciare spazio sufficiente attorno al volantino per garantire l'apertura.
