Valvola a farfalla di segnale

Attraverso la fabbrica FUXEON® per la personalizzazione, la valvola a farfalla di segnale è costituita da un corpo valvola a farfalla e un dispositivo di segnale. È possibile effettuare l'acquisto presso la fabbrica di FUXEON®. Il corpo valvola controlla il flusso dell'acqua ruotando la piastra della valvola attorno all'asse, caratterizzato da una struttura compatta, apertura e chiusura rapida ed è adatto per ambienti di installazione con spazio limitato. Il materiale del corpo valvola è principalmente ferro duttile o acciaio al carbonio, resistente e durevole con una lunga durata. L'altra parte è il dispositivo di segnalazione, che attiva un microinterruttore quando la valvola si apre o si chiude ad un angolo specifico. Il segnale di commutazione può essere trasmesso attraverso il circuito alla centralina dell'allarme antincendio.

Parametro

Funzione:

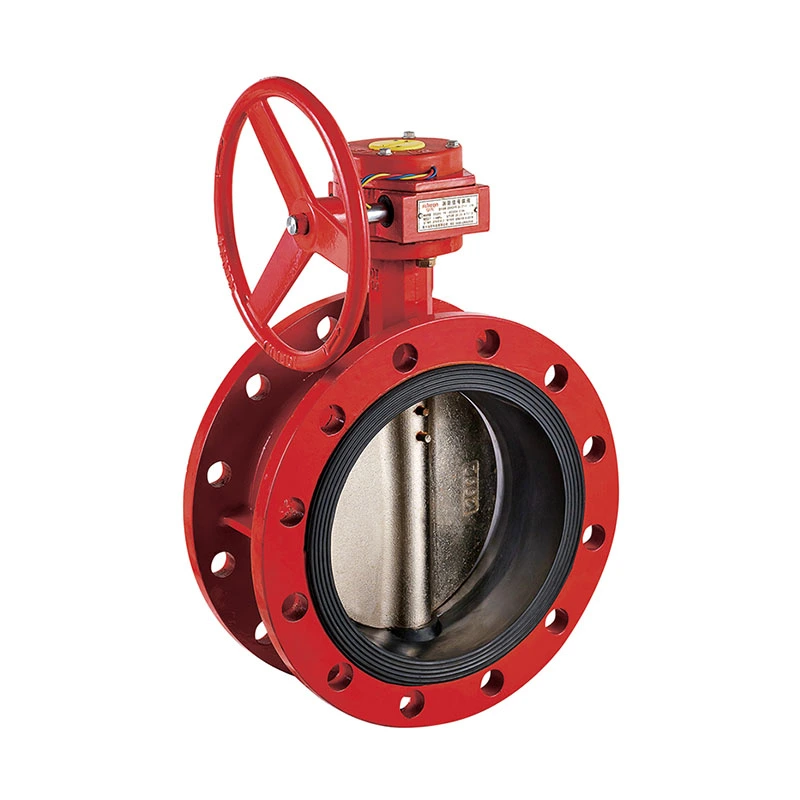

La valvola a farfalla di segnale flangiata non serve solo allo scopo di aprire e chiudere il flusso d'acqua, ma può anche essere monitorata dal sistema di allarme antincendio, fornendo così un feedback in tempo reale sullo stato di accensione/spegnimento della valvola attraverso il dispositivo di segnale.

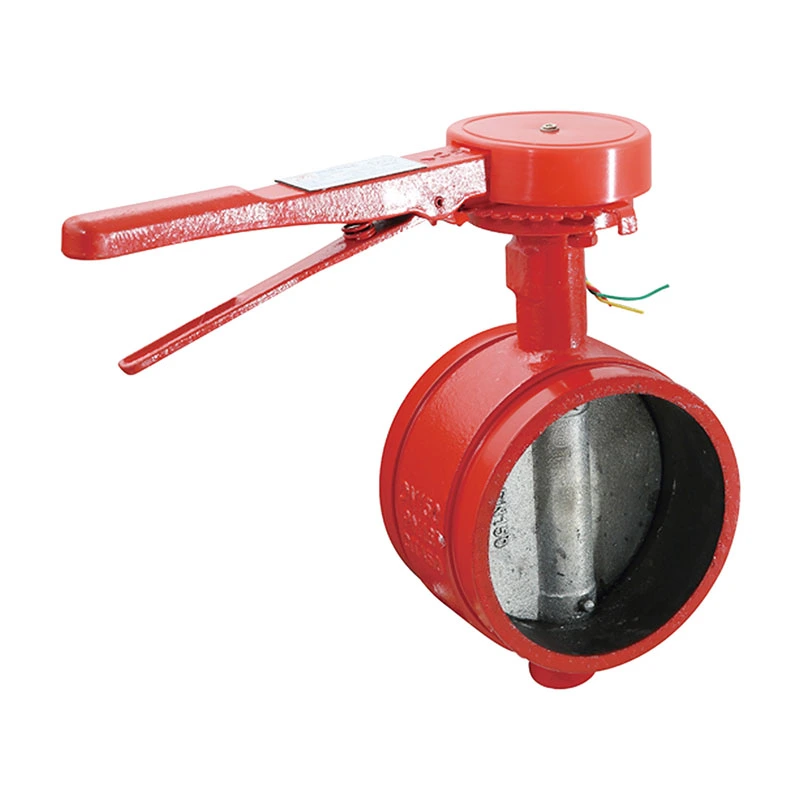

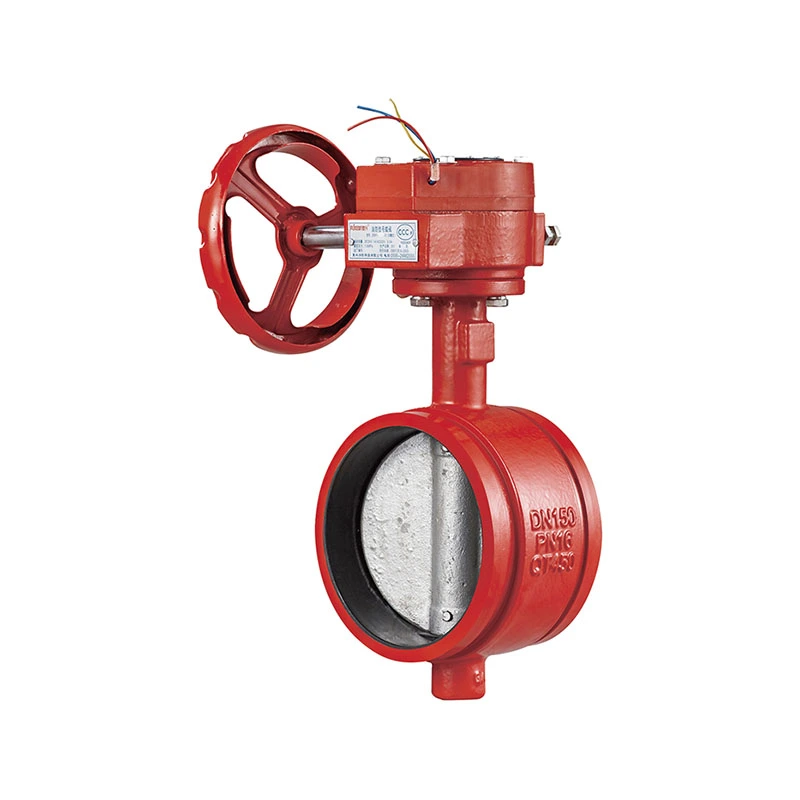

Le valvole a farfalla del segnale della ruota elicoidale hanno tipi di connessione comuni, ovvero connessione a flangia, connessione scanalata e connessione wafer. Il tipo di connessione corrispondente può essere selezionato in base alle diverse condizioni della tubazione.

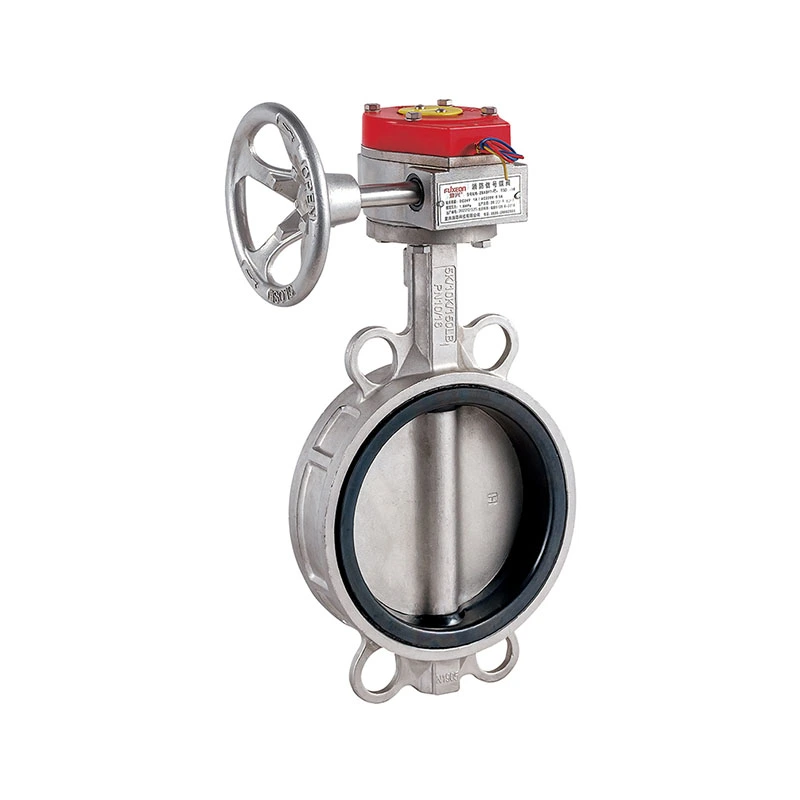

Il dispositivo di segnalazione della valvola a farfalla di segnale di tipo wafer è collegato alla centrale di allarme antincendio. Quando la valvola viene chiusa accidentalmente o parzialmente chiusa, il sistema emetterà immediatamente un allarme per evitare guasti al sistema antincendio a causa della chiusura della valvola.

Domande frequenti

Q1: Per quali sistemi di tubazioni sono adatte le valvole a farfalla di segnalazione?

R: Le valvole a farfalla di segnalazione sono ampiamente applicate nei sistemi di protezione antincendio, approvvigionamento idrico e drenaggio, HVAC, condutture industriali, ingegneria municipale e sistemi di trattamento dell'acqua. Sono ideali per scenari che richiedono il monitoraggio remoto dello stato on-off delle valvole, in particolare colonne montanti antincendio, condutture idriche antincendio, condutture di automazione degli edifici e sistemi di interblocco di sicurezza industriale.

Q2: Quali tipi di mezzi possono gestire le valvole a farfalla?

R: Sono adatti per fluidi puliti come acqua, aria e olio, nonché liquidi leggermente corrosivi e liquami. I modelli a tenuta morbida (guarnizioni EPDM/NBR/PTFE) sono adatti per fluidi non corrosivi come acqua antincendio e acqua domestica, mentre i modelli a tenuta rigida possono gestire fluidi leggermente corrosivi. Non sono consigliati per fluidi corrosivi ad alta concentrazione o fluidi con particelle solide di grandi dimensioni.

Q3: Quali sono i principali vantaggi applicativi delle valvole a farfalla di segnalazione?

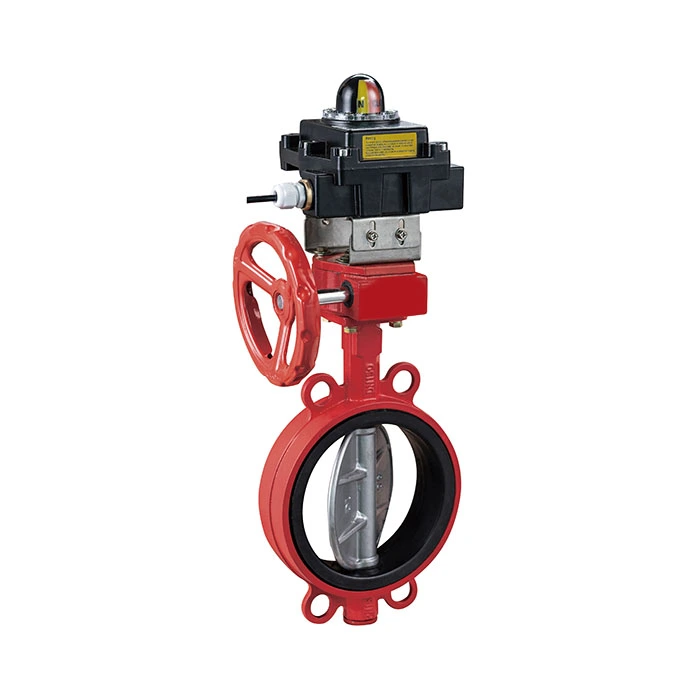

R: Oltre alla struttura compatta e al rapido funzionamento a quarto di giro di 90° delle normali valvole a farfalla, il loro vantaggio principale è il dispositivo di segnalazione integrato (finecorsa, microinterruttore), che può inviare un feedback sullo stato on-off ai pannelli di controllo o ai sistemi di allarme antincendio in remoto. Consentono il monitoraggio in tempo reale, prevengono il funzionamento errato e garantiscono la sicurezza del sistema, con una tenuta affidabile e un buon rapporto costo-efficacia.
