Idrante antincendio in schiuma

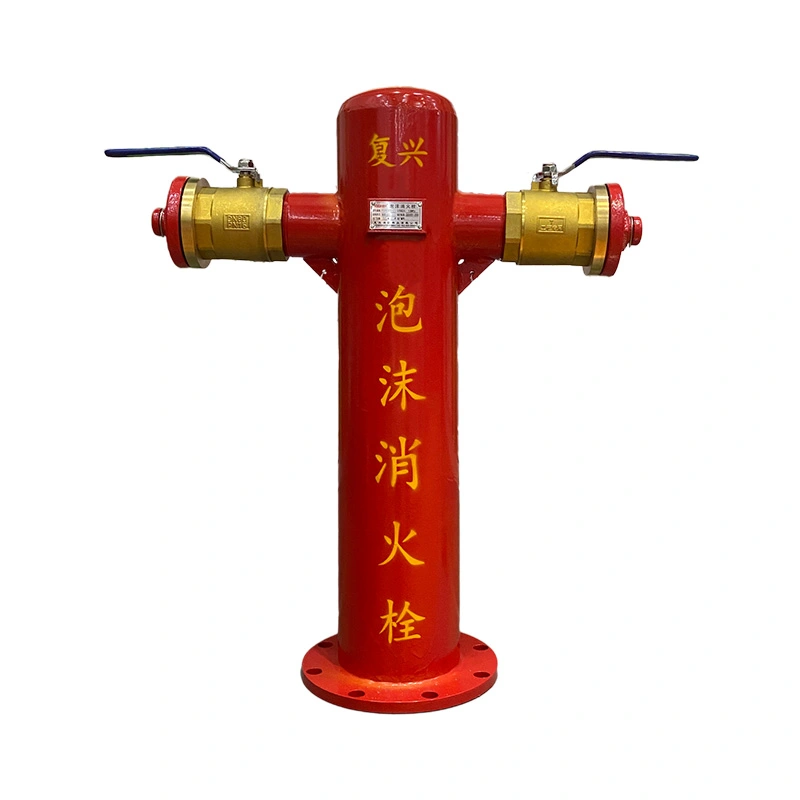

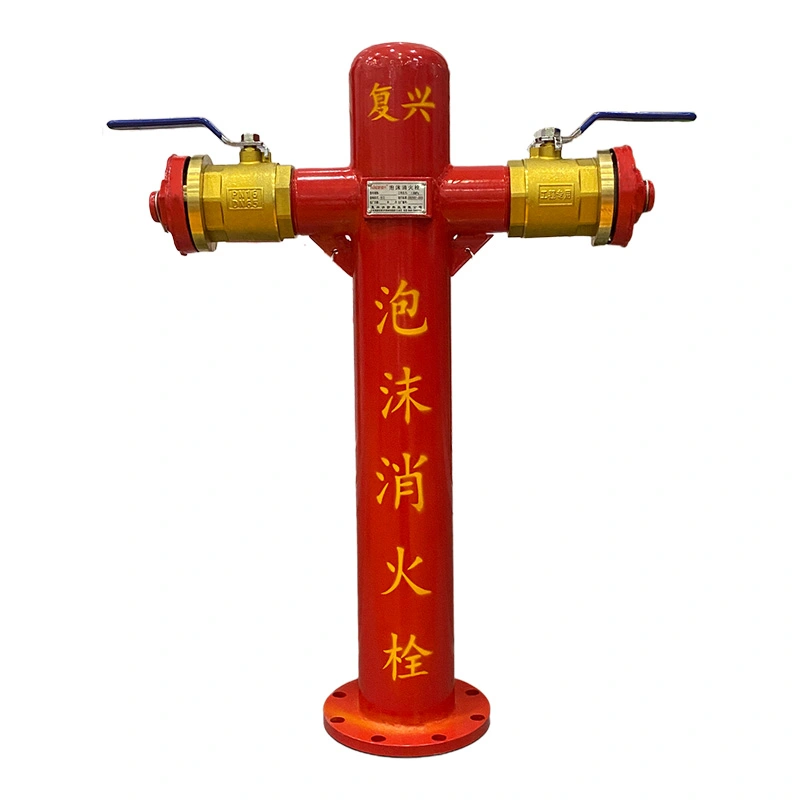

L'idrante antincendio in schiuma è composto principalmente da flange, un cilindro, valvole a sfera e filettature per tubi antincendio. FUXEON® migliora la struttura tradizionale utilizzando una piastra valvola inferiore per la tenuta. La pressione del fluido può contribuire alla forza di tenuta, aiutando a mantenere le prestazioni di tenuta durante il funzionamento pressurizzato.

Progettazione di punti vendita

Doppie porte di scarico

L'idrante antincendio a schiuma FUXEON® ha due porte di scarico DN65 o DN80, con ciascuna uscita controllata da una valvola a sfera in ottone individuale. Le uscite possono essere collegate a manichette antincendio compatibili e ad apparecchiature di scarico della schiuma a valle.

Quando è necessaria una sola uscita, è possibile chiudere la valvola a sfera sull'uscita non utilizzata. Ciò impedisce perdite di soluzione schiumosa e aiuta a mantenere il flusso e la pressione richiesti all'uscita operativa.

Struttura di tenuta

La piastra inferiore della valvola svolge la funzione di tenuta principale all'interno dell'idrante. La pressione media contribuisce alla forza di tenuta, fornendo una struttura semplice per l'erogazione della soluzione di schiuma pressurizzata.

Dati tecnici

Specifiche principali

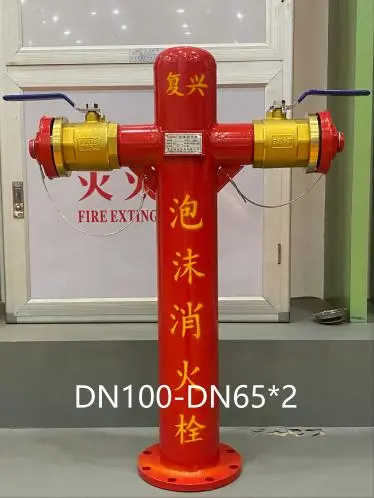

Le configurazioni disponibili coprono connessioni di ingresso DN100 e DN150 con uscite di scarico DN65 o DN80. Il modello appropriato deve essere selezionato in base al diametro della tubazione, alle apparecchiature antincendio collegate, alla portata richiesta e alla progettazione del sistema.

Collegamento dell'apparecchiatura

Attrezzature per tubi flessibili e schiume

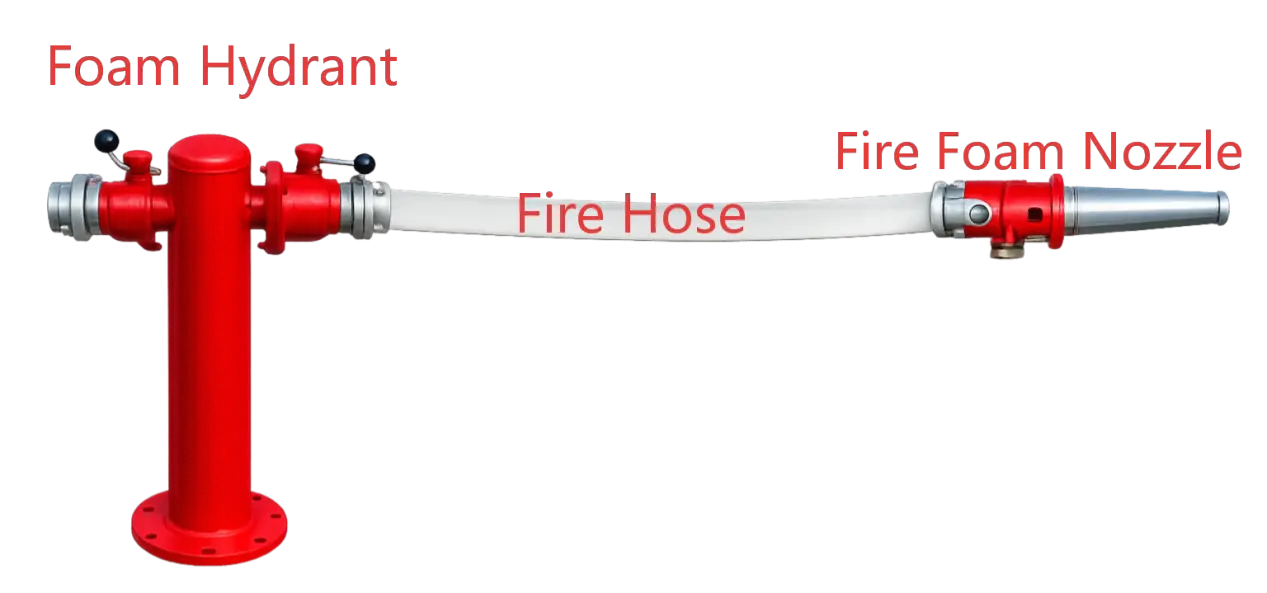

L'idrante antincendio fornisce due uscite DN65 o DN80 per il collegamento di tubi antincendio compatibili. Un tubo può essere collegato a una pistola per schiuma per lo scarico manuale della schiuma oppure collegato tramite un tubo flessibile o un gruppo di tubazioni idoneo a un monitor della schiuma in base alla progettazione del sistema.

Le dimensioni della connessione e l'accoppiamento devono corrispondere alla pistola per schiuma, al monitor per schiuma, al tubo flessibile e alla pressione operativa selezionati. Quando viene utilizzata una sola uscita, la seconda valvola a sfera può essere chiusa per evitare perdite di soluzione schiumosa e mantenere il flusso e la pressione richiesti all'uscita operativa.

Materiale e identificazione

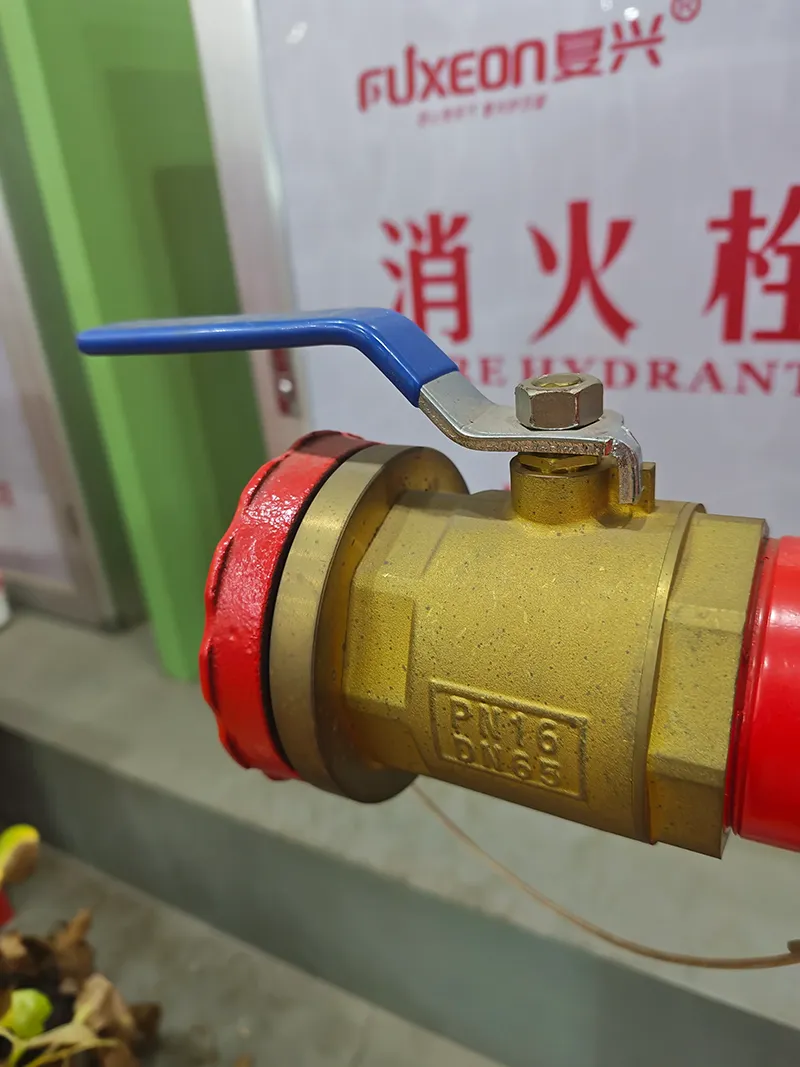

Valvola a sfera in ottone

FUXEON® utilizza valvole a sfera in ottone come controlli di collegamento del tubo. L'ottone fornisce resistenza alla corrosione e resistenza meccanica per l'ambiente operativo e consente il funzionamento indipendente di ciascuna porta di scarico.

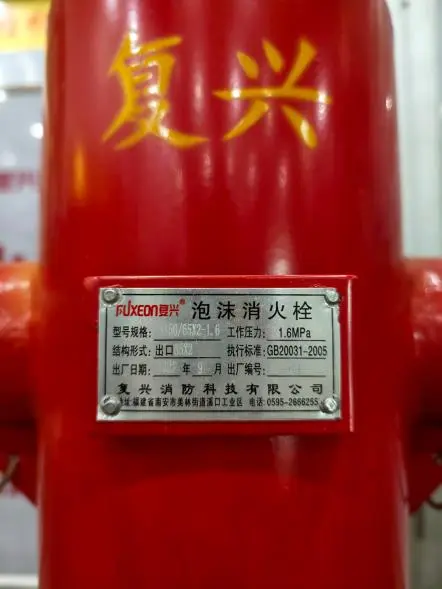

Etichetta del prodotto

Ogni idrante antincendio prodotto da FUXEON® ha un'etichetta identificativa del prodotto dedicata contenente informazioni sulla produzione. L'etichetta consente agli utenti di identificare la data di produzione e gli standard di prodotto applicabili, supportando la tracciabilità durante l'installazione e la manutenzione.

Installazione

Disposizione della pipeline

In un sistema a schiuma, è necessario utilizzare serbatoi fissi di stoccaggio della schiuma in base alla progettazione del sistema. Gli idranti a schiuma devono essere disposti uniformemente lungo il bordo esterno del terrapieno antincendio, con la distanza tra gli idranti a schiuma non superiore a 60 metri secondo i requisiti di installazione forniti.

Il layout finale dovrebbe considerare l'area protetta, la disposizione delle tubazioni in schiuma, l'accesso ai tubi flessibili, i requisiti operativi antincendio e le norme applicabili sulla protezione antincendio.

Metodo operativo

Durante l'estinzione dell'incendio, il tubo viene collegato all'apertura di scarico richiesta e la corrispondente valvola a sfera in ottone viene aperta per rilasciare la miscela di schiuma.

Se è necessaria una sola uscita, la valvola sull'altra uscita deve rimanere chiusa. Ciò aiuta a prevenire lo scarico non necessario della soluzione schiumosa e mantiene il flusso disponibile attraverso l'uscita operativa.

Applicazioni

Protezione antincendio industriale

L'idrante antincendio è progettato per sistemi antincendio a base di schiuma in cui la soluzione di schiuma deve essere erogata da una tubazione fissa ad apparecchiature di scarico fisse o collegate a tubi flessibili.

Le applicazioni tipiche includono imprese petrolchimiche, raffinerie di petrolio, impianti di stoccaggio del petrolio, hangar per aerei e altre aree industriali in cui la protezione antincendio con liquidi infiammabili richiede sistemi di estinzione a schiuma.

Controllo qualità

Test del prodotto

I prodotti FUXEON® sono testati per verificarne la qualità e le prestazioni operative prima della fornitura. L'idrante antincendio è dotato di configurazioni di ingresso e uscita definite e di un'etichetta identificativa dedicata per supportare la selezione e la tracciabilità del prodotto.

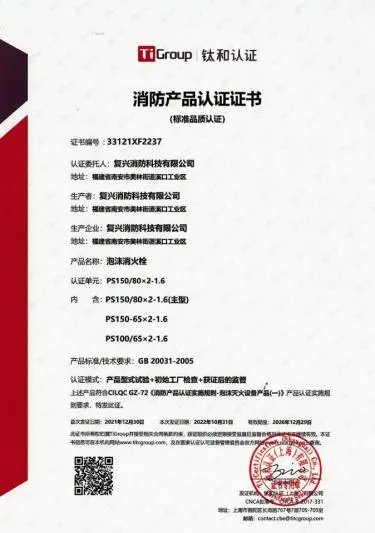

I prodotti dispongono di certificati emessi dall'istituto di prova terzo del Gruppo TI, che fornisce la documentazione di supporto per la verifica della qualità del prodotto.

Sistemi di gestione

FUXEON® opera secondo sistemi di gestione certificati tra cui GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 e GB/T 27922-2011.

Guida alla selezione

Dimensioni della connessione

La dimensione dell'ingresso deve corrispondere alla tubazione della miscela di schiuma, mentre la dimensione dell'uscita deve corrispondere alla manichetta antincendio collegata o all'attrezzatura per lo scarico della schiuma. FUXEON® fornisce configurazioni di ingresso DN100 e DN150 con opzioni di uscita DN65 o DN80.

Operazione di uscita

Le due uscite consentono diverse configurazioni antincendio. Entrambi possono essere utilizzati quando la progettazione del sistema richiede uno scarico simultaneo, mentre un'uscita può rimanere chiusa quando viene azionato un solo tubo o dispositivo di scarico.

Domande frequenti

Qual è la sua funzione principale?

L'idrante antincendio a schiuma è installato sulla tubazione della miscela di schiuma e fornisce la soluzione di schiuma alle apparecchiature antincendio collegate come tubi flessibili, pistole a schiuma o dispositivi di monitoraggio della schiuma.

A quali apparecchiature può connettersi?

Le prese possono essere collegate a manichette antincendio compatibili. Questi tubi possono poi essere collegati ad una pistola per schiuma per il funzionamento manuale o ad un monitor per schiuma attraverso un idoneo gruppo di collegamento.

È possibile utilizzare una sola presa?

SÌ. Quando è necessaria una sola uscita, la valvola a sfera dell'uscita non utilizzata può essere chiusa per evitare perdite di soluzione schiumosa e contribuire a mantenere il flusso e la pressione richiesti.

Qual è la pressione nominale?

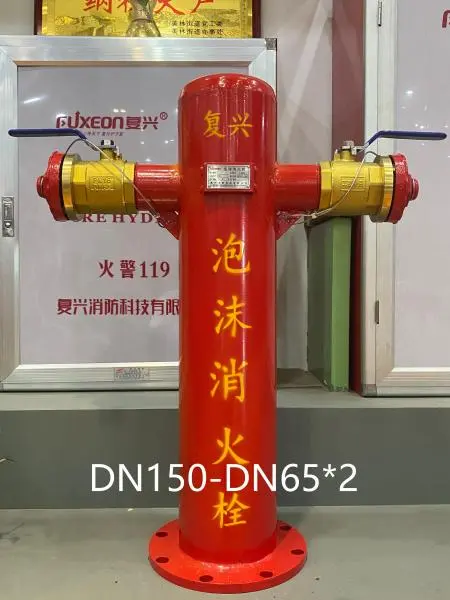

I modelli PS100-65×2, PS150-65×2 e PS150-80×2 elencati hanno una pressione nominale di 1,6 MPa.

Quali sono le dimensioni di ingresso disponibili?

I modelli elencati utilizzano connessioni di ingresso DN100 o DN150, con uscite doppie di scarico DN65 o DN80.

Qual è la distanza massima tra gli idranti?

Secondo i requisiti di installazione forniti, gli idranti a schiuma devono essere disposti uniformemente lungo il bordo esterno del terrapieno antincendio e la distanza non deve superare i 60 metri. La sistemazione finale dovrebbe seguire la progettazione applicabile e le norme di protezione antincendio.

Il prodotto è tracciabile?

SÌ. I prodotti FUXEON® sono dotati di etichette identificative dedicate contenenti informazioni sulla produzione, inclusa la data di produzione e gli standard applicabili.
