La valvola limitatrice della pressione di mantenimento di FUXEON® è caratterizzata dalla sua versatilità e facilità di manutenzione. Come valvola limitatrice di pressione, rileva i cambiamenti nella pressione del sistema; se la pressione supera un valore di sicurezza impostato, la valvola si apre automaticamente, rilasciando rapidamente il fluido in eccesso per ridurre la pressione ed evitare che tubazioni e apparecchiature si rompano o vengano danneggiate a causa della sovrapressione. Come valvola di mantenimento della pressione, mantiene la pressione di alimentazione idrica a monte al di sopra di un valore impostato, garantendo la stabilità della fornitura idrica e soddisfacendo le richieste idriche in condizioni operative specifiche. È ampiamente utilizzato negli scarichi delle pompe antincendio, nei sistemi di approvvigionamento idrico di edifici a molti piani e in progetti di approvvigionamento idrico su larga scala, svolgendo un ruolo cruciale nell'eliminazione del colpo d'ariete e nella protezione della sicurezza del sistema.

Composizione strutturale:

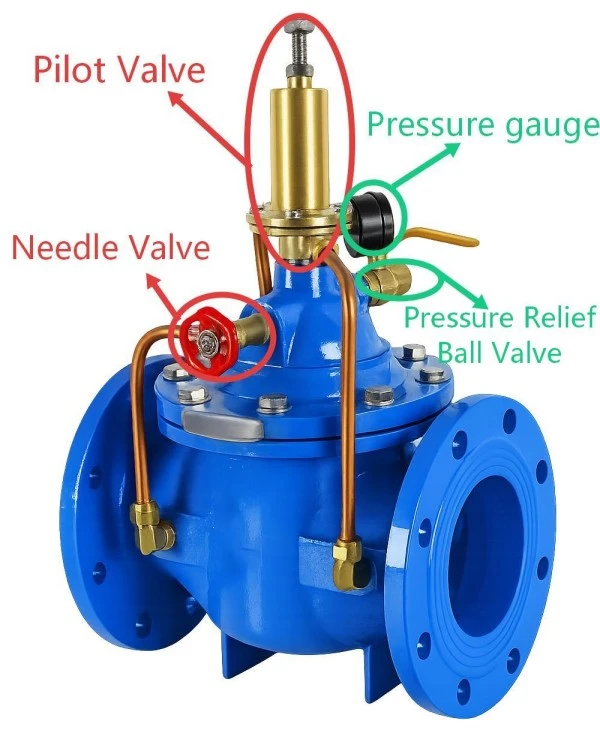

Nella valvola prv, la valvola principale è la parte principale della valvola, responsabile dell'intercettazione o della conduzione dei fluidi. La valvola principale è dotata di una camera di controllo, che è l'area chiave per controllare il funzionamento della valvola. La valvola pilota viene utilizzata per rilevare la pressione del sistema e controllare il funzionamento della valvola principale. Tipicamente contiene molle ed elementi elastici (come diaframmi o pistoni) e regolando la forza di pre-serraggio della molla è possibile impostare la soglia di pressione di azione della valvola principale. La valvola a spillo è installata nella tubazione di controllo, utilizzata per regolare con precisione la portata della tubazione di controllo, regolando così le caratteristiche di apertura e chiusura della valvola e la velocità di chiusura. La valvola a sfera viene utilizzata per commutare la modalità operativa della valvola (limitatore di pressione o mantenimento della pressione) e per interrompere il circuito di controllo durante la manutenzione ordinaria. Inoltre, i filtri miniaturizzati vengono solitamente installati all'ingresso della tubazione di controllo per impedire l'ingresso di impurità nella tubazione nella camera di controllo, evitando il blocco dei diaframmi o dei pistoni e garantendo l'affidabilità del funzionamento della valvola.

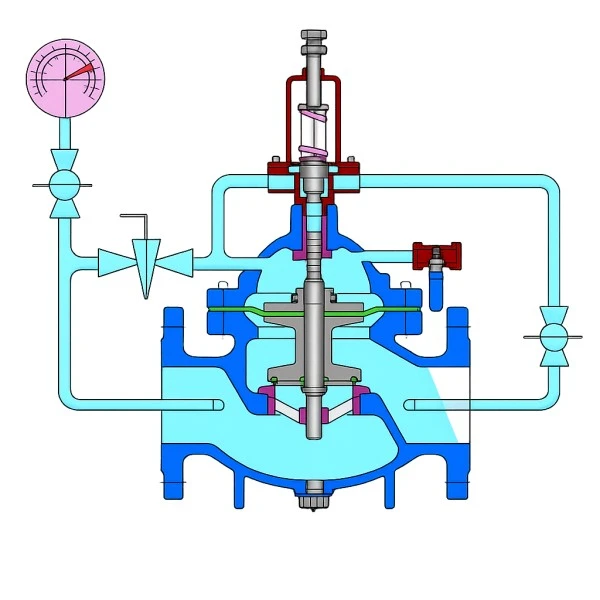

Principio di funzionamento:

La valvola di rilascio della pressione richiede innanzitutto l'impostazione della pressione di apertura della valvola principale. Allentare il dado di bloccaggio della valvola pilota e ruotare la vite di regolazione della valvola pilota in senso orario. Ciò comprime la molla di regolazione, applicando una maggiore forza verso il basso al nucleo della valvola pilota, aumentando così la pressione di apertura della valvola principale. Ruotando la vite di regolazione in senso antiorario si riduce la pressione della molla, diminuendo la forza sul nucleo della valvola pilota e di conseguenza abbassando la pressione di apertura della valvola principale. Monitorare la pressione della tubazione a monte utilizzando un manometro. Una volta raggiunto il valore impostato desiderato, serrare il dado di bloccaggio.

Quando la pressione a monte aumenta, anche la pressione nella camera inferiore della membrana della valvola pilota aumenta in modo sincrono. Quando la pressione supera il valore impostato, la membrana spinge il nucleo della valvola pilota verso l'alto, aprendo la valvola pilota e scaricando l'acqua dalla camera superiore della membrana della valvola principale. A causa della differenza di pressione tra le camere superiore e inferiore del diaframma della valvola principale, il nucleo della valvola principale si apre e inizia a drenare l'acqua, riducendo la pressione della tubazione.

Quando la pressione della tubazione diminuisce, diminuisce anche la pressione nella camera inferiore della membrana della valvola pilota. Quando la pressione scende al di sotto del valore impostato, il nucleo della valvola pilota si chiude nuovamente sotto l'azione della molla di regolazione. In questo momento, la pressione nella camera superiore del diaframma della valvola principale viene gradualmente ripristinata. Poiché l'area effettiva del diaframma della valvola principale è maggiore dell'area di carico del nucleo della valvola principale, il nucleo della valvola principale si chiude sotto la differenza di pressione tra le camere superiore e inferiore del diaframma, arrestando lo scarico dell'acqua e mantenendo così la pressione della tubazione entro l'intervallo impostato.

Parametri tecnici

Aree di applicazione

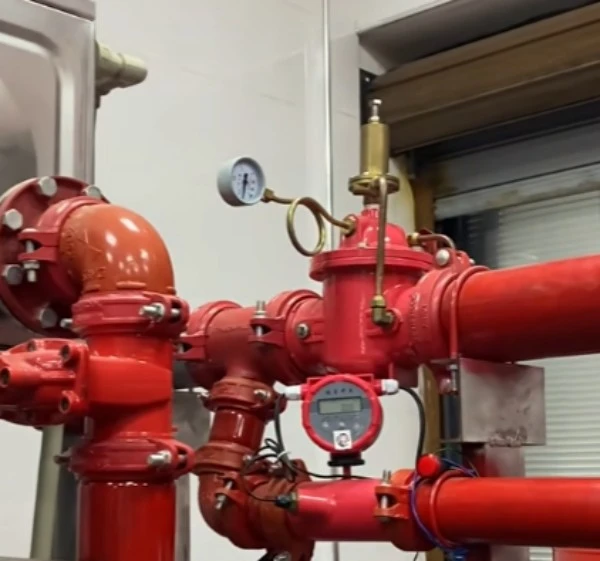

Grazie alle loro caratteristiche funzionali uniche, le valvole di rilascio della pressione sono ampiamente utilizzate in vari sistemi di approvvigionamento idrico che richiedono il controllo della pressione. Nei sistemi antincendio, vengono generalmente installati sul tubo di uscita delle pompe antincendio, principalmente per evitare il surriscaldamento delle pompe a causa della sovrapressione durante il funzionamento a basso flusso e per prevenire danni alle apparecchiature dovuti alla sovrapressione nella rete di tubazioni. Nei sistemi di approvvigionamento idrico degli edifici a molti piani, vengono utilizzati per proteggere i tubi e le apparecchiature dell'ultimo piano dai danni causati dalle fluttuazioni della pressione di alimentazione dell'acqua. Inoltre, nei progetti di approvvigionamento idrico urbano e nei sistemi industriali (come le industrie petrolifere e chimiche), le valvole limitatrici di pressione sono comunemente utilizzate anche per eliminare gli effetti del colpo d'ariete e proteggere il funzionamento sicuro di valvole e condutture.

Installazione e manutenzione

Quando si installa la valvola di protezione dell'acqua, è fondamentale prestare attenzione alla direzione del flusso del mezzo. Assicurarsi che la freccia della direzione del flusso dell'acqua sul corpo della valvola sia allineata con la direzione del flusso del fluido nella tubazione. Per quanto riguarda la posizione di installazione, si consiglia generalmente l'installazione verticale con il coperchio della valvola rivolto verso l'alto per facilitare l'osservazione quotidiana, la manutenzione e il drenaggio. Per le valvole con diametri nominali maggiori (come DN200 e superiori), si consiglia generalmente l'installazione orizzontale. Per proteggere i componenti interni di precisione della valvola, è necessario installare un filtro a monte della valvola per evitare che impurità entrino nella camera di controllo e causino inceppamenti o danni alla valvola. Inoltre, si consiglia di installare un tubo di bypass e una valvola sulla tubazione principale per consentire una fornitura idrica ininterrotta durante la manutenzione o la riparazione della valvola.

Manutenzione

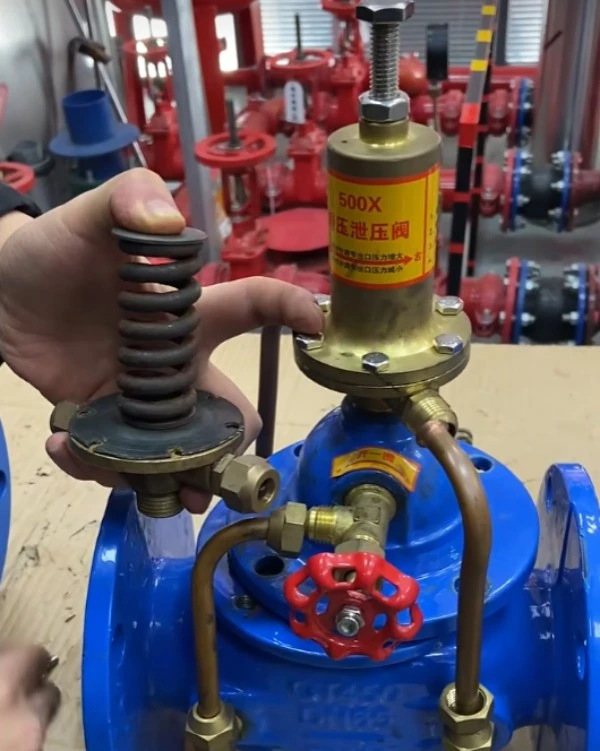

L'impostazione della pressione della valvola prov.acqua si ottiene solitamente regolando la vite di regolazione sulla valvola pilota. Ruotandolo in senso orario aumenta la pressione operativa, mentre ruotandolo in senso antiorario diminuisce la pressione operativa. Durante l'uso, il filtro deve essere controllato regolarmente per eventuali intasamenti; si consiglia di pulire lo schermo del filtro ogni 3 mesi per garantire che il circuito di controllo non sia ostruito. Il drenaggio deve essere controllato ogni sei mesi durante il funzionamento. Se si riscontrano perdite della valvola o funzionamento anomalo, le guarnizioni o la membrana devono essere riparate tempestivamente. Inoltre, le valvole a saracinesca prima e dopo la valvola devono essere controllate regolarmente per assicurarsi che siano in posizione aperta, garantendo il corretto funzionamento della valvola.
