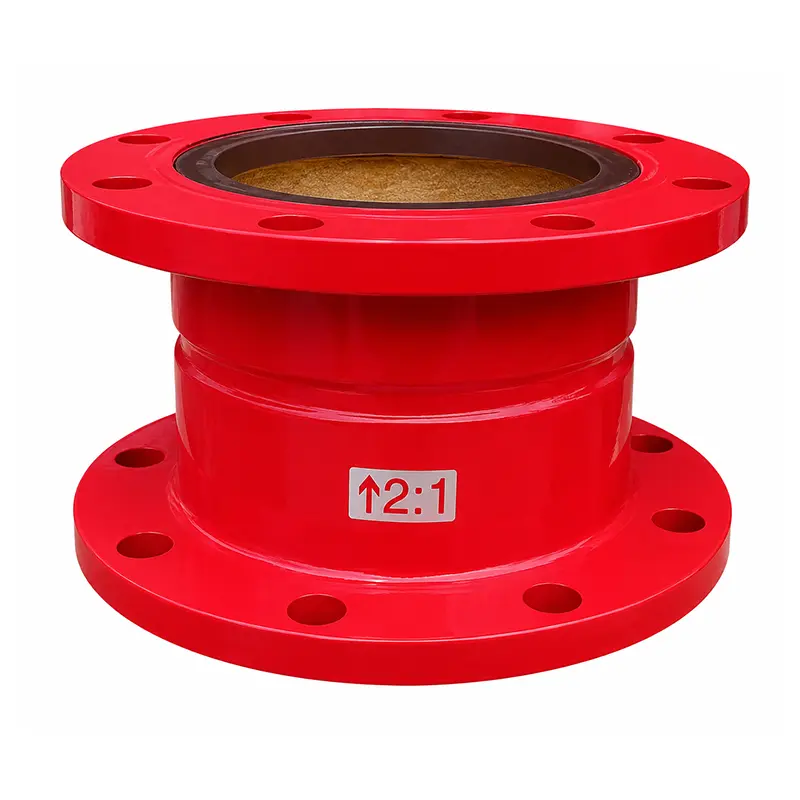

Valvola di riduzione della pressione a rapporto

La valvola di riduzione della pressione a rapporto FUXEON® è progettata per ridurre la pressione dell'acqua utilizzando la differenza tra le aree di pressione effettiva su entrambe le estremità del pistone interno. Come tipo di valvola riduttrice di pressione, crea una relazione proporzionale fissa tra pressione di ingresso e di uscita, rendendola adatta per metallurgia, petrolio, sistemi idraulici, unità di prova della pressione dell'acqua, fornitura idrica residenziale e sistemi di approvvigionamento idrico di edifici a molti piani.

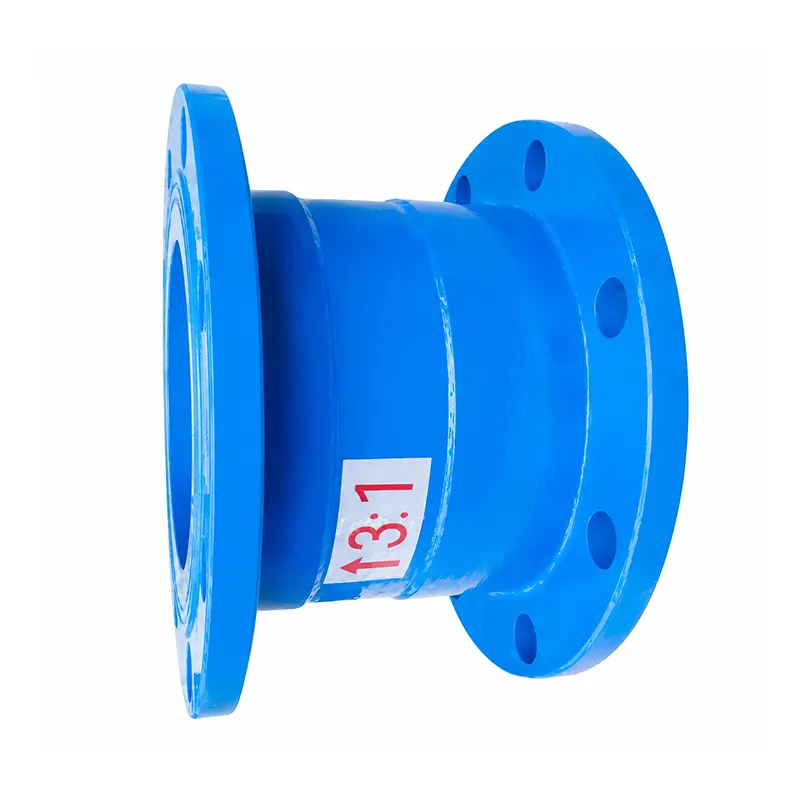

I rapporti di riduzione della pressione disponibili includono 2:1, 3:1, 4:1, 3:2 e 5:2. La valvola può ridurre sia la pressione dinamica che statica ed è adatta per sistemi di tubazioni a base acqua che richiedono un controllo proporzionale della pressione.

Principio di funzionamento

Bilanciamento della pressione

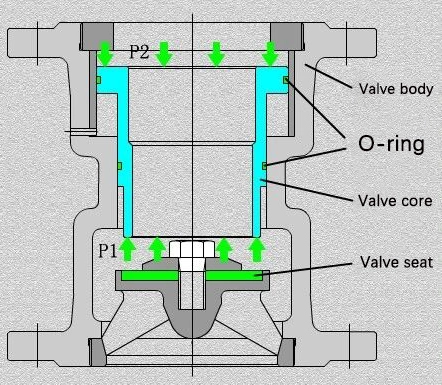

La valvola di riduzione della pressione di rapporto funziona in base all'equilibrio della forza tra le diverse aree effettive del pistone. La relazione può essere espressa come P1 × S1 = P2 × S2, dove P1 e P2 rappresentano la pressione di ingresso e di uscita, mentre S1 e S2 rappresentano le aree di pressione effettiva su entrambe le estremità del pistone.

Poiché le due aree effettive sono diverse, le pressioni di ingresso e di uscita mantengono un rapporto proporzionale predeterminato. La pressione di uscita cambia con la pressione di ingresso anziché rimanere completamente costante.

Progettazione del rapporto

Il rapporto di riduzione della pressione è determinato dal nucleo interno della valvola e dalla camicia del cilindro abbinati. Le diverse dimensioni dei componenti creano diverse aree di pressione effettiva, consentendo alla valvola di raggiungere rapporti come 2:1, 3:1, 4:1, 3:2 e 5:2.

Il rapporto è un parametro di progettazione strutturale e non può essere regolato continuamente durante il funzionamento. Un rapporto di pressione diverso richiede una configurazione corrispondente del nucleo della valvola e della camicia del cilindro. Questo principio di funzionamento rende la valvola riduttrice di pressione proporzionale adatta per sistemi che richiedono un rapporto di pressione fisso tra le diverse sezioni di una tubazione.

Confronto prodotti

Tipi di valvole

Diversi modelli di valvole di riduzione della pressione sono adatti a diversi requisiti di sistema. Il seguente confronto può aiutare gli acquirenti a selezionare il metodo di controllo della pressione appropriato.

La valvola è adatta quando il sistema richiede una riduzione proporzionale della pressione predeterminata invece di mantenere una pressione a valle completamente costante.

Dati tecnici

Parametri principali

Il diametro nominale deve essere selezionato in base alle dimensioni della tubazione, alla portata, alla pressione in ingresso, al rapporto di riduzione della pressione e alle condizioni operative generali.

Prestazione

Le prestazioni idrauliche della valvola di riduzione della pressione di rapporto sono influenzate dal diametro nominale, dalla pressione di ingresso, dal rapporto di pressione, dalla portata e dalla resistenza della tubazione. All'aumentare del flusso, anche la perdita di pressione attraverso la valvola e la tubazione può cambiare.

Per una scelta progettuale accurata, è necessario considerare insieme il diametro nominale, la portata operativa, il campo della pressione in ingresso e la pressione in uscita richiesta. I dati sulle prestazioni della pressione di flusso devono basarsi sulla dimensione della valvola selezionata e sulle effettive condizioni di prova.

Applicazioni

La valvola è adatta per metallurgia, sistemi petroliferi, sistemi idraulici, unità di prova della pressione dell'acqua, sistemi di approvvigionamento idrico residenziale ed edifici a molti piani.

Può essere utilizzato in applicazioni di zonazione di pressione in cui la pressione a valle deve mantenere un rapporto proporzionale con la pressione a monte.

Controllo qualità

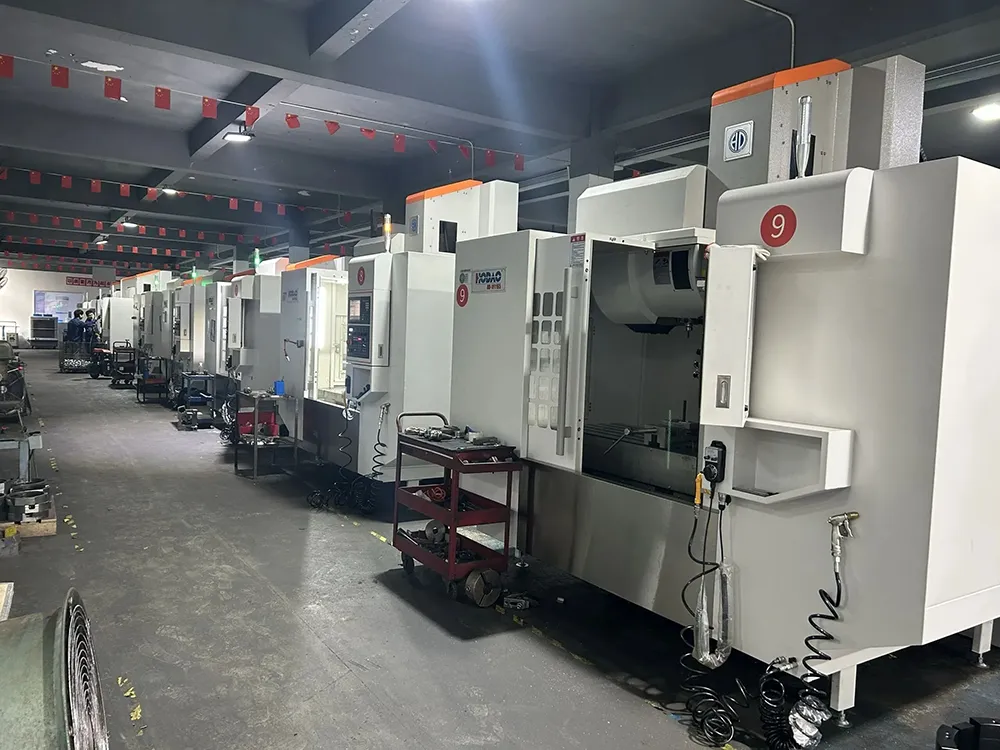

FUXEON® dispone di molteplici impianti di lavorazione e produzione e può produrre diverse migliaia di valvole di riduzione della pressione al mese.

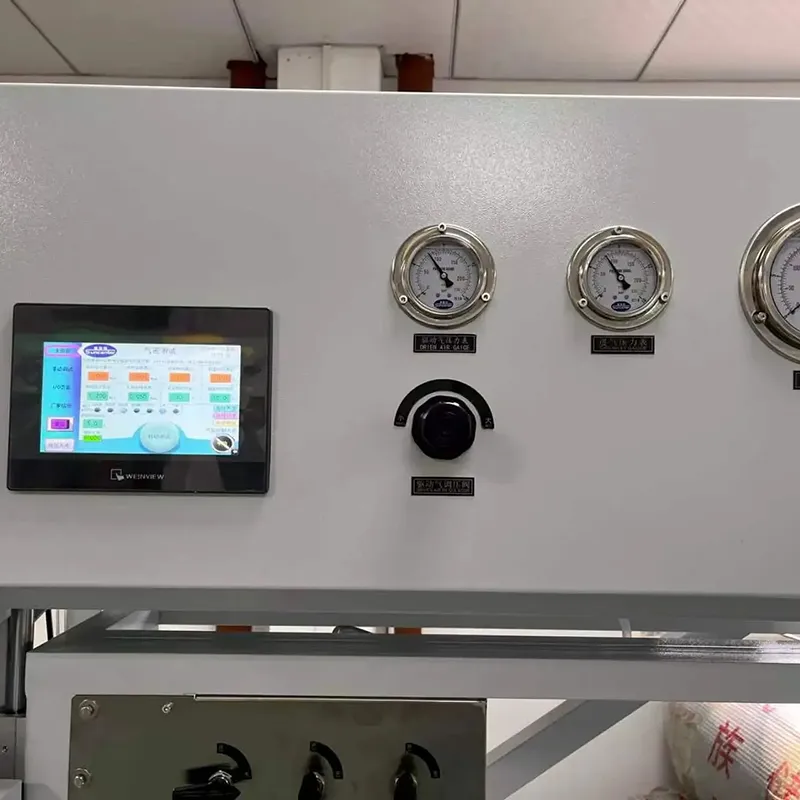

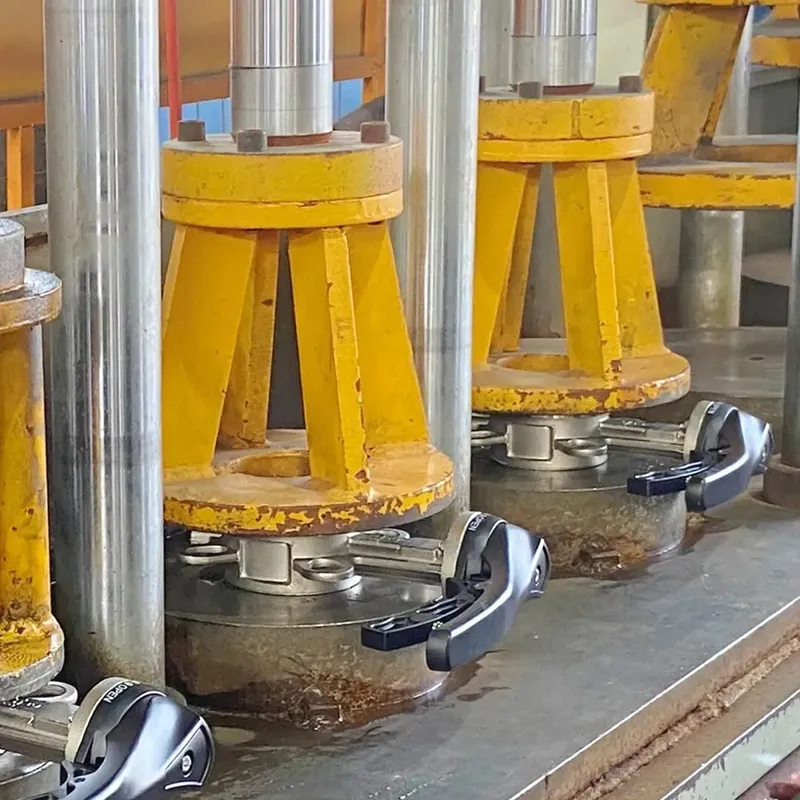

Ogni valvola finita viene sottoposta a un test di pressione di 2,4 MPa con un periodo di attesa di 5 minuti per verificare la resistenza della valvola e le prestazioni di tenuta prima della consegna.

FUXEON® detiene le certificazioni GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 e GB/T 27922-2011.

Installazione

Requisiti di base

La tubazione deve essere pulita prima dell'installazione e un filtro di tipo Y deve essere installato a monte per impedire l'ingresso di detriti nella valvola. È possibile installare valvole a saracinesca o a farfalla prima e dopo la valvola per facilitare la manutenzione.

Per gli impianti che richiedono un'alimentazione idrica continua è possibile installare in parallelo due valvole dello stesso diametro nominale. Il piccolo foro sul corpo della valvola non deve essere rivolto verso l'alto, poiché l'acqua o i detriti che entrano nel foro potrebbero compromettere il funzionamento della valvola.

Domande frequenti

È possibile modificare il rapporto?

No. Il rapporto di riduzione della pressione è determinato dalle dimensioni del nucleo interno della valvola e della camicia del cilindro. Per modificare il rapporto è necessario modificare la configurazione dei componenti interni corrispondenti.

La pressione di uscita è costante?

No. La pressione in uscita cambia proporzionalmente alla pressione in ingresso secondo il rapporto di riduzione della pressione predeterminato.

Come viene selezionato il rapporto?

Il rapporto deve essere selezionato in base ai requisiti del sistema. Per i sistemi di approvvigionamento idrico domestico il rapporto generalmente non è superiore a 3:1; per i sistemi antincendio generalmente non superiore a 4:1; e per i sistemi di acqua calda sanitaria, generalmente non più di 2,5:1.

Come viene selezionata la dimensione della valvola?

Il diametro nominale deve essere selezionato in base alle dimensioni della tubazione, alla portata, alla pressione in ingresso, ai requisiti della pressione in uscita e alle condizioni operative. L'intervallo di DN disponibile deve essere confermato in base allo specifico modello di valvola FUXEON®.
