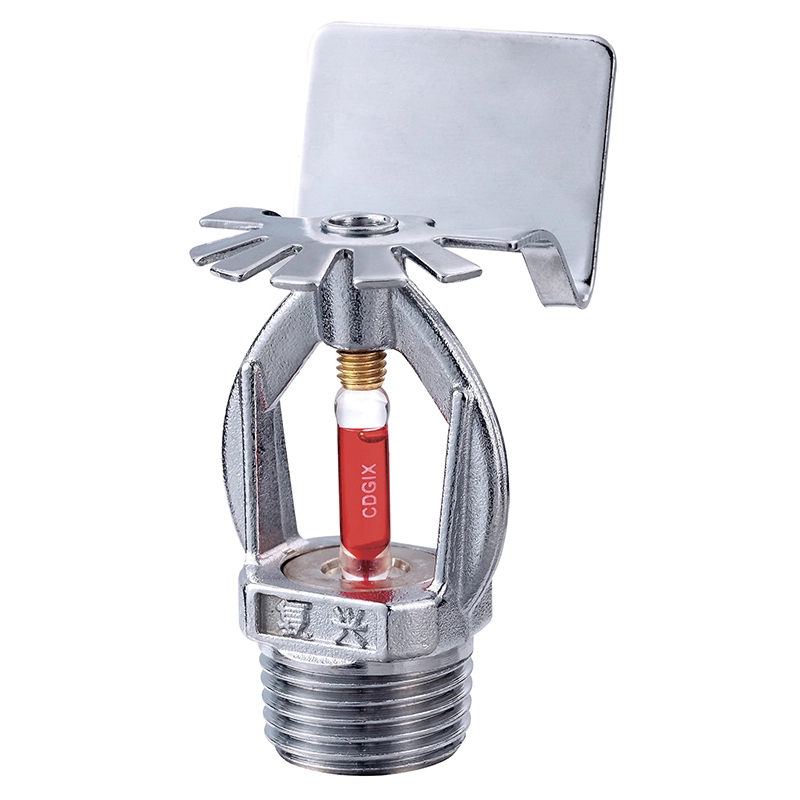

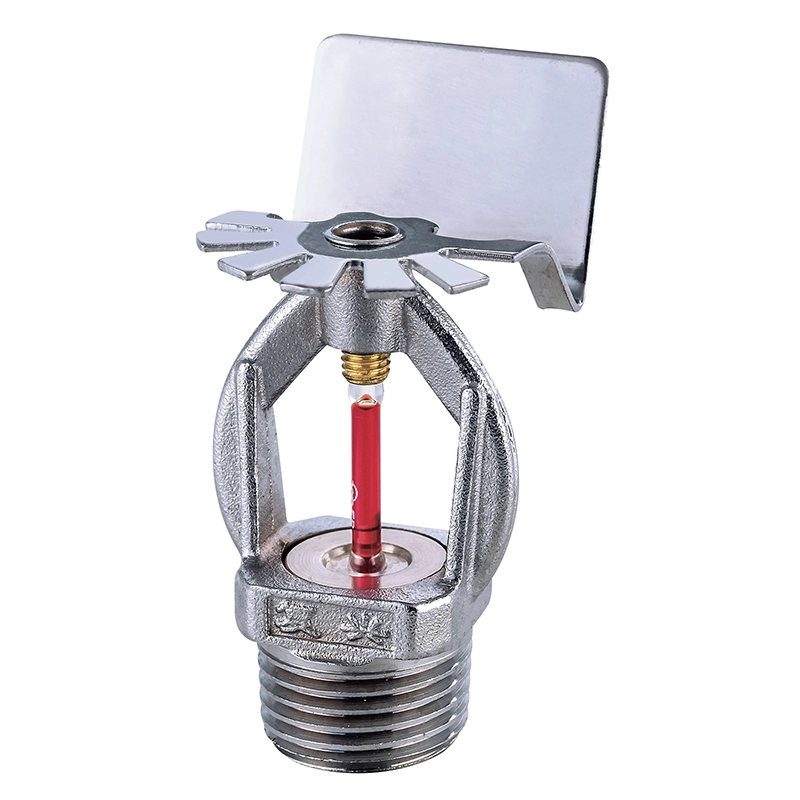

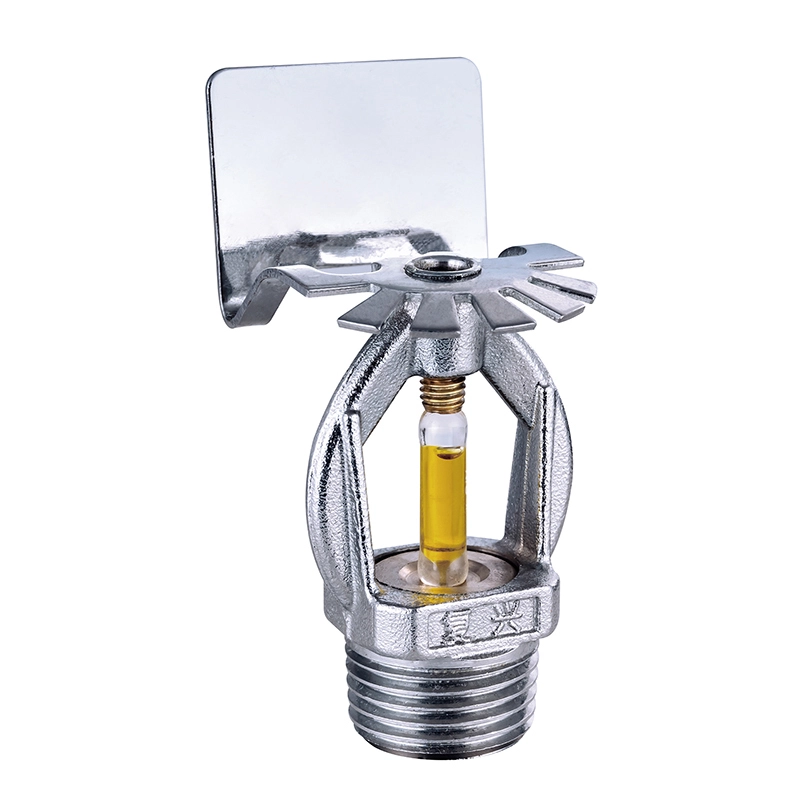

Irrigatore per pareti laterali

L'irrigatore per pareti laterali utilizza un bulbo di vetro sensibile al calore per attivarsi quando la temperatura circostante raggiunge la temperatura operativa specificata. I valori di temperatura disponibili includono 57°C, 68°C, 79°C, 93°C e 141°C, consentendo la selezione in base alle diverse condizioni ambientali.

Modello di spruzzo

Distribuzione direzionale

Quando si verifica un incendio, la temperatura circostante aumenta e il bulbo di vetro raggiunge la temperatura di attivazione nominale. Il bulbo si rompe e rilascia la colonna d'acqua, che colpisce il deflettore e viene reindirizzata in avanti e verso l'esterno.

A differenza degli irrigatori verticali o pendenti con getti a simmetria circolare, il deflettore direzionale produce una distribuzione dell'acqua a forma di ventaglio parabolico verso l'area protetta. Il tipo di spruzzo è quindi una considerazione importante quando si determina la posizione della parete, la spaziatura degli irrigatori e la copertura.

Requisiti di copertura

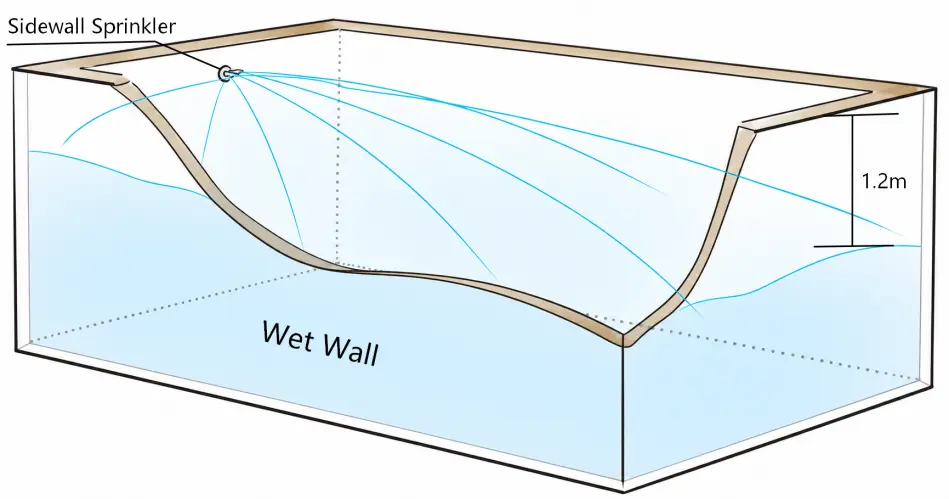

L'irrigatore per pareti laterali standard è destinato alle aree a basso rischio. Il suo utilizzo in aree a medio rischio richiede una certificazione speciale applicabile e la verifica che il getto di spruzzo possa bagnare la parete opposta e la parete terminale adiacente sotto la pressione di esercizio dell'irrigatore.

L'effettiva area di protezione deve essere determinata in base agli standard di progettazione antincendio applicabili, alla disposizione dell'edificio, alla spaziatura degli sprinkler, alle condizioni del soffitto e ai requisiti idraulici.

Costruzione del prodotto

Materiali principali

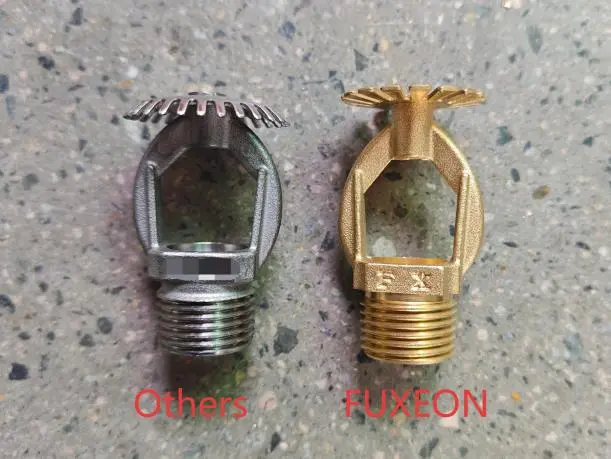

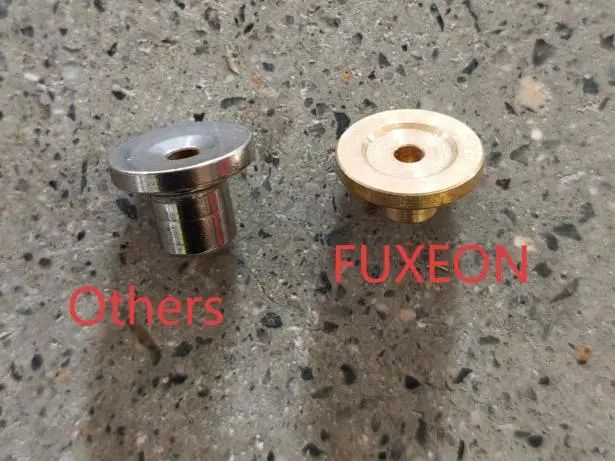

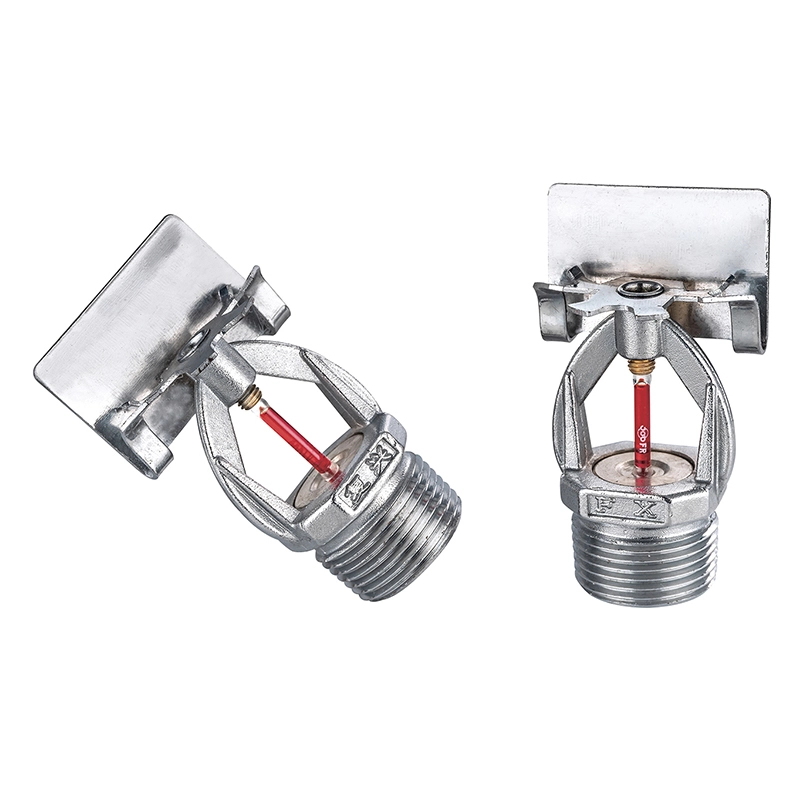

L'irrigatore FUXEON® è costituito da un telaio in lega di rame, un bulbo di vetro sensibile al calore, guarnizioni e deflettore. La struttura in lega di rame fornisce un'opzione di materiale adatta per applicazioni in cui la resistenza alla corrosione e la capacità di sopportare la pressione sono importanti.

Alcuni irrigatori a basso costo utilizzano la lega di zinco per il telaio principale. Rispetto alla struttura in lega di rame, i prodotti in lega di zinco possono avere una resistenza alla corrosione e prestazioni di resistenza alla pressione inferiori, il che può influire sulla durata di servizio in ambienti difficili.

Elemento termico

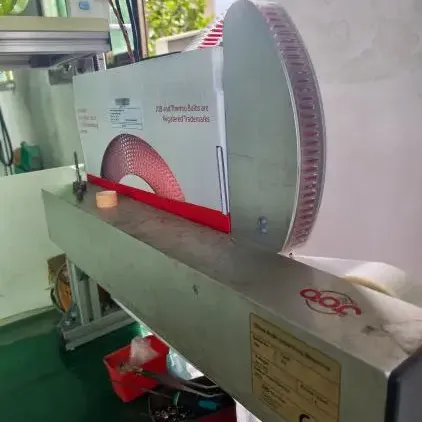

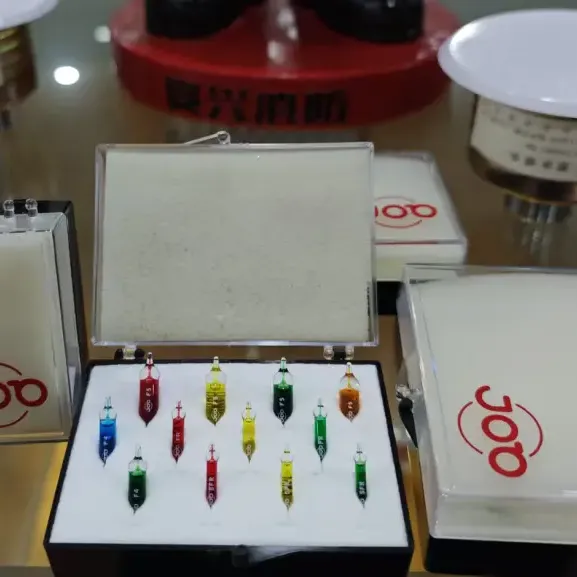

FUXEON® utilizza componenti termosensibili JOB. Il bulbo di vetro è progettato per una risposta termica rapida e una temperatura di attivazione controllata, aiutando l'irrigatore a rispondere quando la temperatura circostante raggiunge il valore specificato.

Questi componenti termosensibili vengono utilizzati in edifici di fascia alta, navi, impianti industriali e altri ambienti in cui l'affidabilità della protezione antincendio è importante.

Dati tecnici

Confronto prodotti

Diverse configurazioni di irrigatori forniscono diversi modelli di distribuzione dell'acqua e opzioni di installazione. Il seguente confronto aiuta gli acquirenti a valutare se un irrigatore a parete laterale, verticale o pendente è più adatto per una specifica disposizione dell'edificio.

Installazione

Installazione a parete

L'irrigatore è installato orizzontalmente contro la parete sul tubo di derivazione dell'acqua. Il suo deflettore dirige il getto d'acqua verso l'area protetta, producendo una distribuzione parabolica unilaterale.

Per gli edifici residenziali, i dormitori, le camere degli alberghi, i reparti ospedalieri e gli edifici per uffici con tetti piani, è possibile utilizzare l'installazione su pareti laterali ove consentito dai requisiti di progettazione antincendio applicabili.

Spaziatura di installazione

Poiché lo sprinkler è posizionato vicino a una parete e ha una distribuzione direzionale dell'acqua, la spaziatura di installazione e la distanza di protezione devono tenere conto della distanza tra gli sprinkler, delle dimensioni della stanza e della posizione della potenziale fonte di incendio più sfavorevole.

Per i sistemi che utilizzano due file di testine sprinkler sulle pareti laterali, gli sprinkler devono essere disposti in una configurazione sfalsata ove richiesto dallo standard di progettazione applicabile. Quando la campata interna supera la distanza di protezione massima fornita da due file opposte, potrebbe essere necessaria una fila di irrigatori aggiuntiva tra di loro.

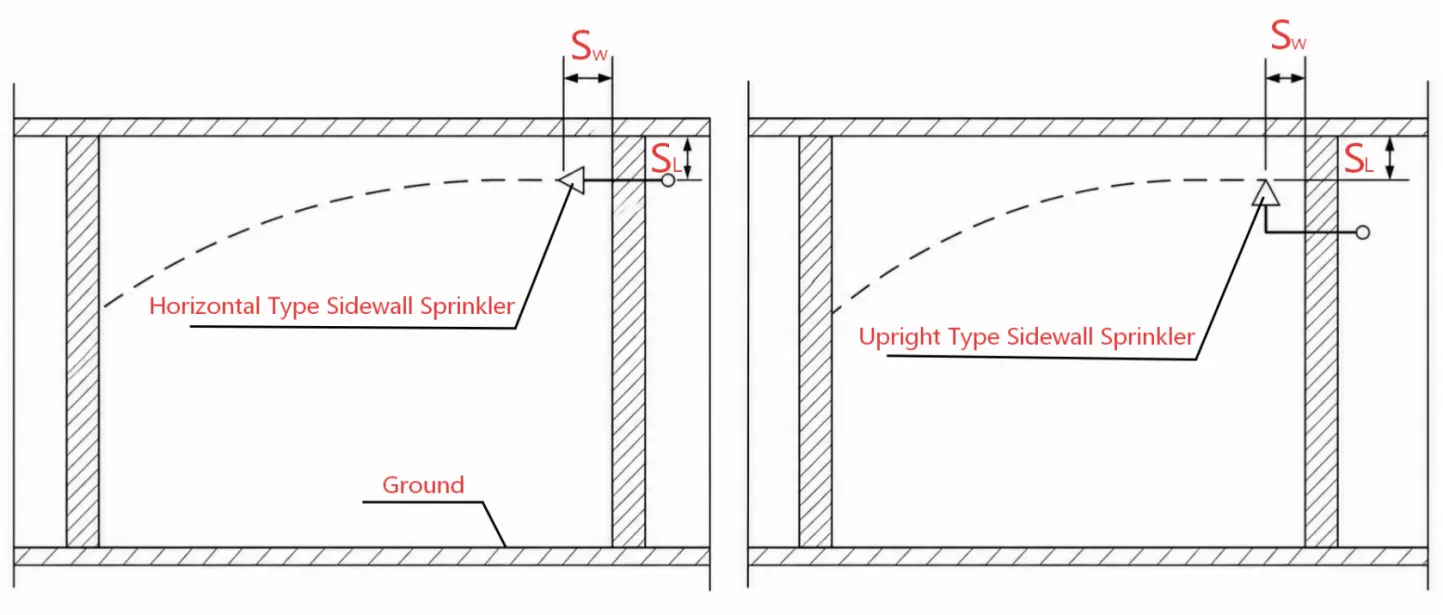

Posizione del deflettore

La distanza di installazione tra il deflettore, il soffitto e la parete posteriore influisce sulla distribuzione del getto. Per le applicazioni con copertura standard, le dimensioni di riferimento fornite sono riportate di seguito.

Le dimensioni effettive dell'installazione devono essere confermate in base al tipo di sprinkler, alla struttura dell'edificio, allo standard di protezione antincendio applicabile e alla progettazione del sistema approvata.

Applicazioni

Lo sprinkler antincendio sulle pareti laterali FUXEON® può essere utilizzato in edifici residenziali, dormitori, camere degli ospiti di hotel, reparti di strutture sanitarie, edifici per uffici, navi e strutture industriali dove è consentita l'installazione sulle pareti laterali.

È particolarmente utile negli spazi in cui la struttura del soffitto, la disposizione architettonica o la posizione di installazione disponibile rendono inadatta l'installazione di sprinkler sospesi convenzionali.

Certificazione

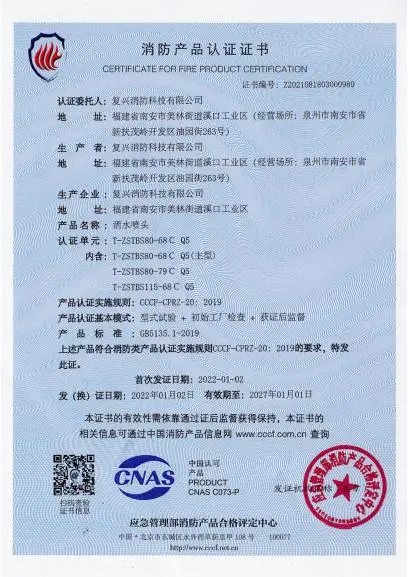

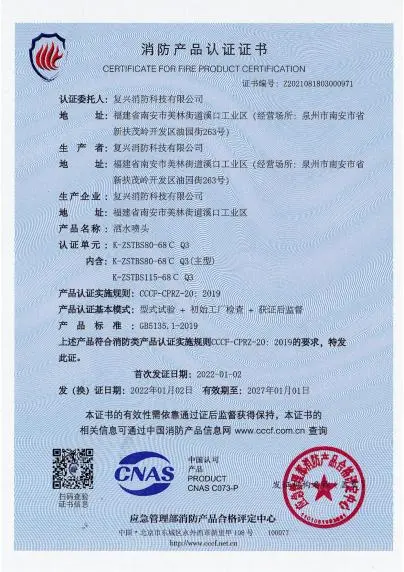

Lo sprinkler a parete FUXEON® ha ottenuto la certificazione CCCF in Cina, fornendo prova di conformità ai requisiti cinesi applicabili sui prodotti antincendio.

FUXEON® opera anche con sistemi di gestione certificati GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 e GB/T 27922-2011.

Guida alla selezione

Valutazione della temperatura

La temperatura nominale deve essere selezionata in base alla normale temperatura ambiente intorno allo sprinkler e ai requisiti del sistema antincendio. FUXEON® fornisce opzioni 57°C, 68°C, 79°C, 93°C e 141°C per diversi ambienti di installazione.

Progettazione della copertura

La scelta dovrebbe considerare le dimensioni della stanza, l'altezza del soffitto, la posizione delle pareti, la spaziatura degli sprinkler, la copertura richiesta, le condizioni di fornitura dell'acqua e gli standard di protezione antincendio applicabili. Lo schema di spruzzo direzionale implica che la posizione dell'irrigatore deve essere confermata attentamente per garantire che le pareti e l'area del pavimento protette ricevano la distribuzione dell'acqua richiesta.

Domande frequenti

Dove può essere installato?

Lo sprinkler è progettato per l'installazione orizzontale contro una parete e può essere utilizzato in edifici residenziali, alberghi, strutture sanitarie, uffici e altri edifici idonei in cui il progetto di protezione antincendio applicabile consente sprinkler a parete.

Può essere utilizzato in aree a medio rischio?

I modelli standard sono destinati ad aree a basso rischio. L'utilizzo in aree a medio rischio richiede la certificazione speciale applicabile e la verifica che l'irrigatore possa fornire la necessaria bagnatura delle pareti opposte e adiacenti nelle condizioni di lavoro specificate.

Quale valutazione della temperatura dovrei scegliere?

La temperatura nominale deve essere selezionata in base alla normale temperatura ambiente intorno allo sprinkler e ai requisiti del sistema antincendio. Le temperature disponibili vanno da 57°C a 141°C.

Qual è la dimensione della connessione?

I modelli elencati utilizzano una connessione BSP da 1/2" (DN15). Altre configurazioni devono essere confermate con FUXEON® in base al modello richiesto.

Hai un MOQ?

Per i prodotti convenzionali, FUXEON® supporta un MOQ basso. I prodotti OEM richiedono generalmente un lead time di produzione di 30-40 giorni, a seconda dei requisiti personalizzati.

Offrite una garanzia?

SÌ. FUXEON® offre una garanzia di 1 anno per i suoi prodotti sprinkler antincendio in ottone, soggetti ai termini di garanzia applicabili.
